Ý nghĩa của các ký hiệu dây điện dân dụng mà bạn cần biết

Rate this post

Dây điện dân dụng đóng vai trò quan trọng trong hệ thống điện gia đình, doanh nghiệp. Để giúp bạn hiểu rõ hơn về cách đọc, hiểu ký hiệu dây điện dân dụng, bài viết này cáp điện TCT sẽ cung cấp hướng dẫn chi tiết và thực tế.

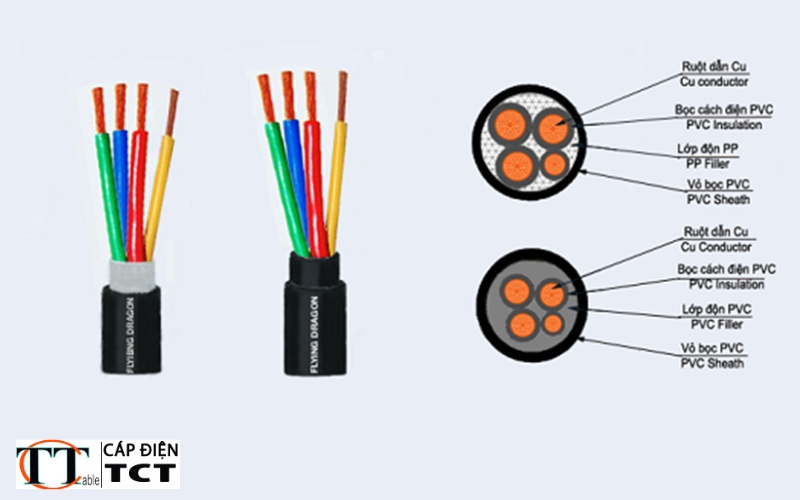

I. Cấu tạo cơ bản của dây điện dân dụng

Dây điện dân dụng có cấu tạo cơ bản gồm những thành phần quan trọng sau đây:

1.Lõi dẫn điện:

Vật liệu lõi dẫn thường là đồng (Cu) hoặc nhôm (Al) – chúng có khả năng dẫn điện tốt. Trong điện dân dụng, đồng thường được ưa chuộng hơn do độ dẫn điện cao và khả năng chống oxy hóa tốt.

Dây có thể có một lõi (đơn lõi) hoặc nhiều lõi (đa lõi). Sự lựa chọn giữa đơn lõi và đa lõi phụ thuộc vào yêu cầu cụ thể của ứng dụng.

Tiết diện được đo bằng đơn vị mm², biểu thị diện tích của lõi dẫn. Tiết diện lớn thường được sử dụng cho các ứng dụng có dòng điện lớn.

2.Cách điện:

Các loại nhựa như Polyvinyl Chloride (PVC) hoặc vật liệu cách điện cao cấp như Cross-Linked Polyethylene (XLPE) được sử dụng để bọc lõi dẫn. Chất liệu cách điện này ngăn chặn hiện tượng ngắn mạch và đảm bảo an toàn trong quá trình sử dụng.

3.Lớp bảo vệ (giáp):

Đôi khi, dây điện có thể có lớp giáp, thường được làm từ nhôm để bảo vệ khỏi nhiễu điện từ bên ngoài. Việc này thường được áp dụng trong các ứng dụng yêu cầu chống nhiễu cao như trong hệ thống truyền thông.

4.Lớp tiếp địa:

Một số dây điện có thể có lớp chống nhiễu đất để đảm bảo hệ thống an toàn và tránh rủi ro điện giật.

5.Vỏ bảo vệ ngoại cảnh:

Vỏ bảo vệ ngoại cảnh là lớp vỏ bảo vệ bên ngoài cùng, thường được làm từ các chất liệu như PVC để bảo vệ dây khỏi yếu tố môi trường và cơ học bên ngoài.Cấu tạo cơ bản của dây điện dân dụng không chỉ giúp chúng ta hiểu về nguyên lý hoạt động của hệ thống điện mà còn quan trọng để đảm bảo an toàn và hiệu suất trong việc sử dụng điện trong gia đình. Sự hiểu biết về cấu tạo này cũng hỗ trợ trong việc lựa chọn loại dây phù hợp với yêu cầu cụ thể của từng ứng dụng.

II. Quy ước ký hiệu dây điện dân dụng

Khi bắt đầu khám phá hệ thống điện dân dụng, việc hiểu rõ về quy ước ký hiệu trên dây điện là bước quan trọng để giải mã ngôn ngữ đặc biệt này. Một số ký hiệu dây điện dân dụng phổ biến mà bạn thường xuyên gặp khi nắm vững cách đọc thông số :

1. Ký hiệu về vật liệu dây

Cu: Ký hiệu cho vật liệu đồng, tuân theo bảng tuần hoàn các nguyên tố hóa học.

2. Ký hiệu về cách điện

PVC: Viết tắt của nhựa tổng hợp Polyvinyl Chloride.

XLPE: Chất liệu cách điện giữa các pha của dây điện, cáp điện. Thường không xuất hiện trên dòng điện 1 pha.

3. Ký hiệu về giáp và tiếp địa

DATA: Đại diện cho phần giáp hai lớp băng bằng nhôm, thường áp dụng với cáp 1 lõi.

E: Ký hiệu cho lớp tiếp địa, đảm bảo an toàn trong trường hợp sự cố.

4. Ký hiệu về dòng điện và pha

20A: Mức dòng điện tối đa, đo lường bằng ampe, thường là 20 ampe.

1P, 2P, 3P: Đại diện cho 1 pha, 2 pha, 3 pha tương ứng.

5. Ký hiệu về thiết bị bảo vệ

MCCB: Aptomat khối, được sử dụng để cắt các mạch lớn với giới hạn tối đa là 80KA. Trong điện dân dụng, thường gọi là aptomat tổng.

MCB: Aptomat tép, dùng để ngắt các dòng nhỏ, với giới hạn tối đa là 10KA. Thường được sử dụng trong các tầng có tải trọng thấp.

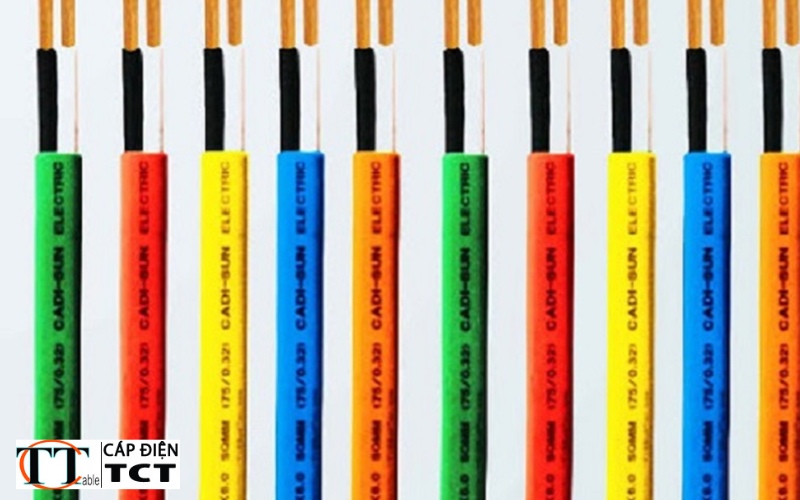

6. Các ký hiệu dây điện dân dụng

Trên dây điện gia dụng còn có những ký hiệu khác thể hiện thông tin về cấu tạo, số lượng lõi, tiết diện, điện áp, tiêu chuẩn sản xuất, nhà sản xuất.

Việc nắm bắt những ký hiệu dây điện dân dụng này sẽ giúp bạn hiểu rõ hơn về các đặc tính kỹ thuật, chất lượng của dây điện, từ đó đảm bảo an toàn và hiệu suất trong việc sử dụng điện trong gia đình.

Xem thêm: Các loại cáp điện hạ thế được sử dụng phổ biến trên thị trường

III. Cách chọn dây điện dân dụng chất lượng dựa vào ký hiệu dây điện dân dụng

Để chọn dây điện dân dụng chất lượng, chúng ta cần quan tâm đến các ký hiệu trên dây. Có một số hướng dẫn để đảm bảo bạn chọn được dây điện đáng tin cậy:

1.Đọc ký hiệu tiết diện (mm²):

Chọn dây có tiết diện phù hợp với mức dòng điện mà bạn dự định sử dụng. Không nên chọn dây có tiết diện quá lớn hoặc quá nhỏ so với nhu cầu thực tế.

2.Kiểm tra lõi dẫn điện:

Nếu có thể, ưu tiên lựa chọn dây với lõi dẫn bằng đồng (Cu) vì đồng có khả năng dẫn điện cao và ít bị ảnh hưởng bởi oxi hóa hơn nhôm.

3.Xác định vật liệu cách điện:

Chọn dây với vật liệu cách điện chất lượng như Polyvinyl Chloride (PVC) hoặc Cross-Linked Polyethylene (XLPE). XLPE thường có khả năng chống nước và nhiệt độ tốt hơn.

4.Kiểm tra chất lượng vỏ bảo vệ ngoại cảnh:

Đảm bảo rằng vỏ bảo vệ ngoại cảnh của dây được làm từ chất liệu chống thời tiết, cơ học như PVC chất lượng cao, để đảm bảo độ bền và an toàn trong mọi điều kiện môi trường.

5.Kiểm tra ký hiệu cách điện và tiếp địa:

Đối với những ứng dụng đặc biệt, như trong các khu vực có độ ẩm cao, hãy chọn dây có ký hiệu cách điện và tiếp địa chất lượng để đảm bảo an toàn tối đa.

6.Kiểm tra ký hiệu bảo vệ(MCCB, MCB):

Nếu cần, chọn dây có tính năng bảo vệ như Moulded Case Circuit Breaker (MCCB) hoặc Miniature Circuit Breaker (MCB) để bảo vệ hệ thống khỏi nguy cơ quá tải, ngắn mạch.

7.Xem xét xuất xứ và nhà sản xuất:

Dây từ các nhà sản xuất uy tín thường đảm bảo chất lượng. Kiểm tra thông tin về xuất xứ, nhà sản xuất để có cái nhìn rõ ràng hơn về nguồn gốc của sản phẩm.

Chọn dây điện dân dụng chất lượng là quan trọng để đảm bảo an toàn, hiệu suất trong hệ thống điện gia đình. Bằng cách chú ý đến ký hiệu dây điện dân dụng và các yếu tố chất lượng khác, bạn có thể đưa ra quyết định thông thái khi mua sắm dây điện.

Hiểu rõ về ký hiệu dây điện dân dụng là việc quan trọng để bảo vệ an toàn và tăng cường hiệu suất trong việc sử dụng điện trong gia đình. Bài viết này Cáp điện TCT  hy vọng mang đến cho bạn những kiến thức hữu ích và thú vị giúp bạn hiểu rõ hơn về các ký hiệu trên dây điện. Nếu muốn tìm hiểu về các loại dây và cáp điện chất lượng, chính hãng đừng ngần ngại hãy liên hệ với chúng tôi ngay hôm nay. Chúng tôi luôn sẵn sàng hỗ trợ bạn.

Xem thêm:

Hướng dẫn đọc ký hiệu dây cáp điện cadivi cụ thể nhất

So sánh độ tốt của các loại dây điện dân dụng ngoài trời
