Hướng dẫn cách đọc thống số trên dây điện Cadivi

5/5 - (1 bình chọn)

Cách đọc thông số trên dây cáp điện Cadivi có thể là một điều mà không phải ai cũng nắm rõ, đặc biệt là những người mới trong lĩnh vực thi công điện. Các thông số trên dây cáp đóng vai trò quan trọng trong việc chọn lựa đúng loại cáp điện phù hợp cho công trình. Trong bài viết này là hướng dẫn cách đọc thông tin trên dây điện Cadivi giúp bạn hiểu và đọc các thông số cơ bản.

Hướng dẫn cách đọc thống số trên dây điện Cadivi

Hướng dẫn cách đọc thông số trên dây điện qua ví dụ cụ thể

Ví dụ cáp: CXV-4×1.5 (4×7/0.52-0.6/1kV)

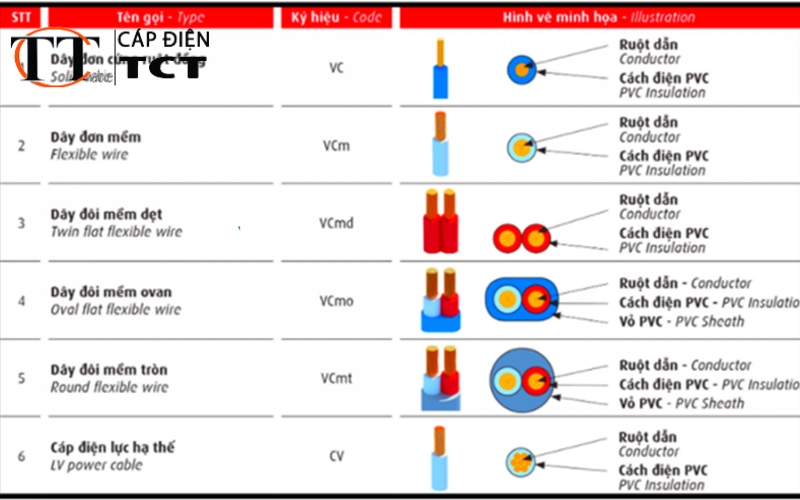

CXV:hướng dẫn cách đọc thông số trên dây điện cadivi

  • Chữ C: đại diện cho vật liệu dẫn điện của cáp, ở đây là C = đồng (Cu); nếu là nhôm thì sẽ là A.
  • Chữ X: thể hiện vật liệu cách điện, X ở đây là viết tắt của XLPE – Polyetylen lưới.
  • Chữ V: đại diện cho vật liệu bọc ngoài, V ở đây là PVC – loại nhựa thường được dùng làm lớp bảo vệ ngoài.

4×1.5: chỉ rằng cáp này có 4 lõi, mỗi lõi có tiết diện 1.5 mm². Thông số này cho biết khả năng tải dòng điện của dây.

4×7/0.52: nghĩa là mỗi lõi gồm 7 sợi nhỏ, mỗi sợi có đường kính 0.52mm. Tổng tiết diện của mỗi lõi sẽ được tính bằng công thức:

  • Đường kính tổng = 0.52 * căn bậc hai của 7 ≈ 1.38mm.
  • Tiết diện S = (Đường kính tổng² * π) / 4 ≈ 1.5mm².

0.6/1kV: cho biết mức điện áp định mức của cáp:

  • 0.6kV: điện áp danh định giữa lõi và đất.
  • 1kV: điện áp tối đa giữa các lõi khi được thử nghiệm.

Ví dụ cáp: Cu/XLPE/PVC (3×25+1×16) mm² – Cadivi

Cu: dây dẫn được làm từ đồng.

XLPE: chất liệu cách điện giữa các pha của cáp là XLPE – loại chất cách điện cao cấp, có khả năng chịu nhiệt tốt.

PVC: lớp vỏ bọc bên ngoài được làm từ nhựa PVC.

(3×25+1×16)mm²:

  • Cáp này có 3 lõi chính với tiết diện 25mm² mỗi lõi.
  • Ngoài ra, còn 1 lõi phụ có tiết diện 16mm², thường được dùng để làm dây trung tính hoặc dây nối đất.

Những thông tin này giúp người dùng dễ dàng chọn lựa loại cáp điện phù hợp cho công việc, đảm bảo tính an toàn và hiệu quả trong quá trình sử dụng.

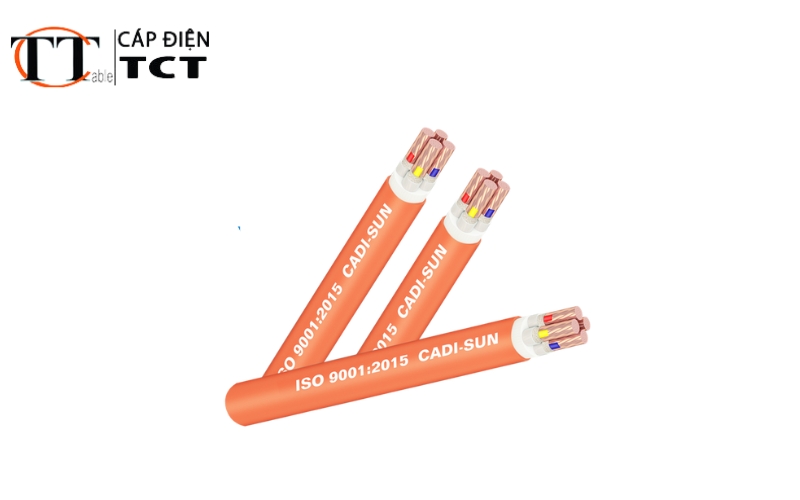

hướng dẫn cách đọc thông số trên dây điện cadivi (4)

Xem thêm: Cáp điện TCT – Nhà phân phối cáp điều khiển chính hãng

Ký hiệu trên dây điện Cadivi

  • Cu: đại diện cho dây dẫn làm từ đồng, dựa trên ký hiệu của nguyên tố đồng trong Bảng tuần hoàn.
  • PVC: là lớp nhựa bọc ngoài dây điện, tên đầy đủ là Polyvinyl Chloride, một loại nhựa tổng hợp phổ biến.
  • XLPE: chỉ lớp cách điện giữa các lõi của dây điện hoặc cáp điện, thường dùng cho các dòng điện nhiều pha. Với dòng điện 1 pha, thường không có ký hiệu này.
  • DSTA: ám chỉ lớp giáp bảo vệ bằng băng thép hoặc nhôm bọc quanh lõi cáp, giúp tăng độ bền và chống va đập (áp dụng cho cáp 1 lõi).
  • E: là ký hiệu của lớp tiếp địa, đảm bảo an toàn trong trường hợp xảy ra sự cố rò điện.
  • 20A: biểu thị mức dòng điện tối đa 20 ampe mà dây cáp có thể chịu được.
  • 1P, 2P, 3P: tương ứng với các mức pha điện, 1 pha, 2 pha và 3 pha.
  • MCCB (Moulded Case Circuit Breaker): là áptômát dạng khối, được sử dụng để ngắt các mạch lớn có khả năng chịu đựng tối đa lên đến 80KA. Loại này thường được áp dụng trong các hệ thống điện tổng.
  • MCB (Miniature Circuit Breaker): là áptômát tép, chuyên dùng để ngắt các dòng điện nhỏ với mức chịu đựng tối đa 10KA, thường sử dụng cho các khu vực có tải trọng thấp hoặc từng tầng của tòa nhà.

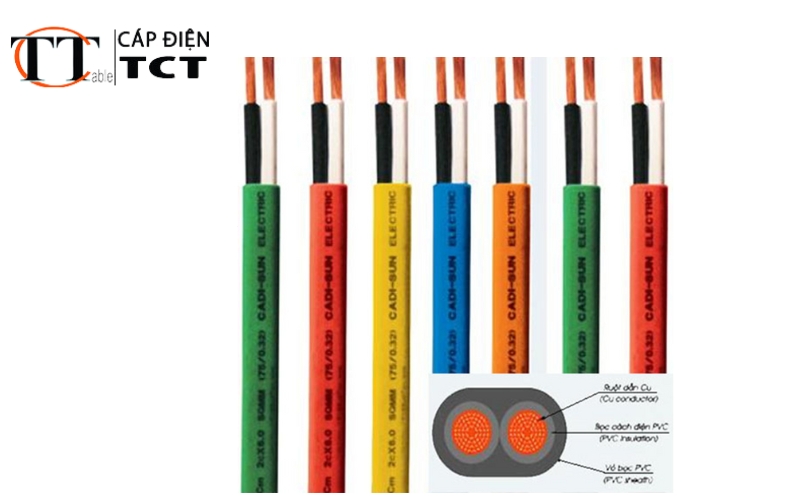

hướng dẫn cách đọc thông số trên dây điện cadivi

Một số mẫu dây điện Cadivi phổ biến

  • CVV-2×1.5: Cáp điện hạ thế 2 lõi, ruột đồng, cách điện PVC, vỏ bọc ngoài bằng PVC.
  • CVV-1.5: Cáp điện hạ thế 1 lõi, ruột đồng, cách điện PVC, vỏ bọc PVC.
  • CVV-3×1.5: Cáp điện hạ thế 3 lõi, ruột đồng, cách điện PVC, vỏ bọc PVC (tương tự các mẫu có 3 lõi khác).
  • CVV-3×2.5+1×16: Cáp điện hạ thế 3 lõi pha và 1 lõi đất, ruột đồng, cách điện PVC, vỏ bọc PVC.
  • CVV/DATA-25: Cáp điện hạ thế có giáp bảo vệ, 1 lõi ruột đồng, cách điện PVC và được giáp bảo vệ bằng băng nhôm, vỏ bọc ngoài bằng PVC.
  • CVV/DSTA-2×4: Cáp điện hạ thế có giáp bảo vệ, 2 lõi ruột đồng, cách điện PVC, được bọc giáp băng bảo vệ, vỏ ngoài PVC.
  • CXV-2.5: Cáp điện hạ thế 1 lõi ruột đồng, cách điện XLPE, vỏ bọc ngoài PVC.

Trên đây là hướng dẫn cách đọc thông số kỹ thuật trên dây điện Cadivi, bạn có thể dễ dàng chọn được sản phẩm chính hãng, đảm bảo độ an toàn và hiệu suất cao trong quá trình sử dụng. Nếu bạn cần thêm thông tin hoặc có câu hỏi cần giải đáp, hãy liên hệ ngay với Cáp điện TCT qua hotline (84-024) 6.261.4208 – 024 6286 1 333 để nhận được sự tư vấn chi tiết và chuyên nghiệp.
