Cáp điện hạ thế đóng vai trò quan trọng trong hệ thống điện, đảm bảo việc truyền tải, phân phối điện năng một cách hiệu quả. Cáp điện TCT sẽ tìm hiểu về các loại cáp điện hạ thế và những đặc điểm nổi bật của chúng.

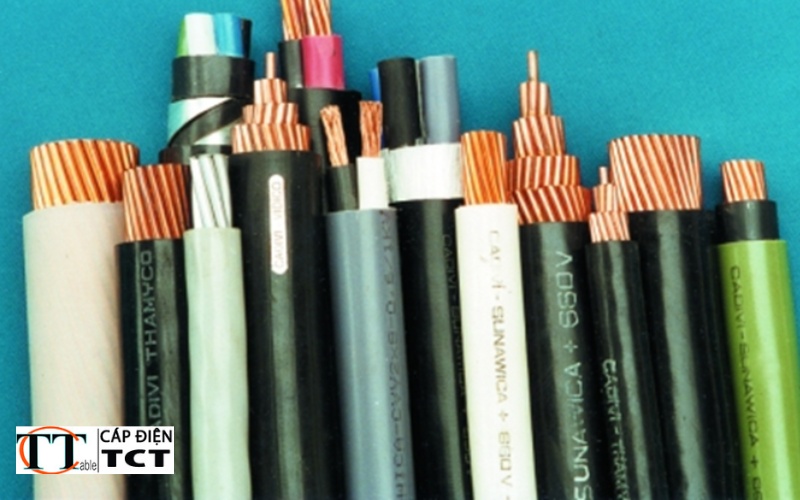

Các loại cáp điện hạ thế được sử dụng phổ biến trên thị trường
Các loại cáp điện hạ thế được sử dụng phổ biến trên thị trường

I. Tìm hiểu về cấu tạo của các loại cáp điện hạ thế?

Cáp điện hạ thế là một loại cáp dùng để truyền tải điện năng ở mức điện áp thấp và trung bình, thường được sử dụng trong các hệ thống điện hạ thế. Điện áp hạ thế thường được định nghĩa là dưới 1 kV, trong khi điện áp trung bình thế thường từ 1 kV đến khoảng 35 kV. Cáp điện hạ thế được ứng dụng rộng rãi trong việc phân phối điện năng từ trạm biến áp đến các điểm sử dụng như nhà dân, công ty và các công trình khác.

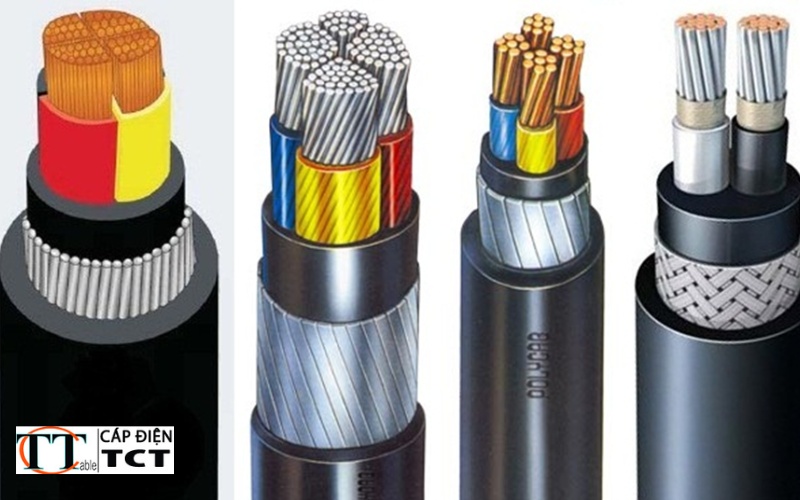

Cấu tạo chung của cáp điện hạ thế thường bao gồm:

Lõi dẫn điện

Đây là phần trung tâm của cáp, thường được làm từ đồng hoặc nhôm. Vật liệu này có khả năng dẫn điện tốt và đủ mềm để tạo ra lõi linh hoạt.

Lớp cách điện

Lớp cách điện bao quanh lõi dẫn để ngăn chặn sự tiếp xúc giữa các lõi dẫn hoặc giữa lõi dẫn, vỏ bọc. Các vật liệu cách điện thông dụng bao gồm PVC (Polyvinyl Chloride) và XLPE (Cross-linked Polyethylene).

Lớp bảo vệ

Cáp điện thường có một lớp bảo vệ bên ngoài để đảm bảo an toàn, bảo vệ khỏi các yếu tố môi trường bên ngoài. Lớp này có thể là lớp cách điện bổ sung, lớp kim loại chống nước hoặc lớp vỏ bọc PVC.

Vỏ bọc

Lớp vỏ bọc nằm bên ngoài cùng của cáp, thường được làm từ các vật liệu chống nước và chống cháy để bảo vệ cáp khỏi tác động của môi trường xung quanh.

Dây chống tĩnh điện

Trong một số trường hợp, cáp điện hạ thế có thể có dây chống tĩnh điện để giảm nguy cơ tạo ra các điện tích tĩnh trên bề mặt của cáp.

Cấu tạo của cáp điện hạ thế có thể thay đổi tùy thuộc vào ứng dụng cụ thể và các tiêu chuẩn kỹ thuật địa phương. Việc chọn lựa vật liệu và cấu trúc phù hợp giúp cáp đảm bảo hiệu suất ổn định, độ bền, an toàn trong quá trình truyền tải điện năng.

II. Các loại cáp điện hạ thế được sử dụng phổ biến

Các loại cáp điện hạ thế phổ biến trên thị trường cung cấp sự đa dạng và linh hoạt cho nhiều ứng dụng khác nhau:

1. Cáp điện hạ thế ruột đồng, cách điện PVC | CV-0.6/1kV

Cấp điện áp: 0.6/1kV

Cấu trúc:

  • Ruột dẫn đồng nguyên chất
  • Lớp cách điện PVC

Đặc tính kỹ thuật:

  • Điện áp thử: 3,5kV
  • Nhiệt độ làm việc của ruột dẫn dài hạn: 70⁰C
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắt mạch trong thời gian không quá 5 giây: 140⁰C (tiết diện >300mm²) hoặc 160⁰C (tiết diện ≤300mm²)

2. Cáp điện lực ruột đồng, cách điện PVC, vỏ PVC | CVV-300/500V

Cấp điện áp: 300/500V

Cấu trúc:

  • Lõi ruột đồng
  • Lớp cách điện PVC
  • Vỏ bọc bên ngoài PVC

Đặc tính kỹ thuật:

  • Điện áp thử: 2kV (trong vòng 5 phút)
  • Nhiệt độ làm việc của ruột dẫn dài hạn: 70⁰C
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắt mạch trong thời gian không quá 5 giây: 160⁰C

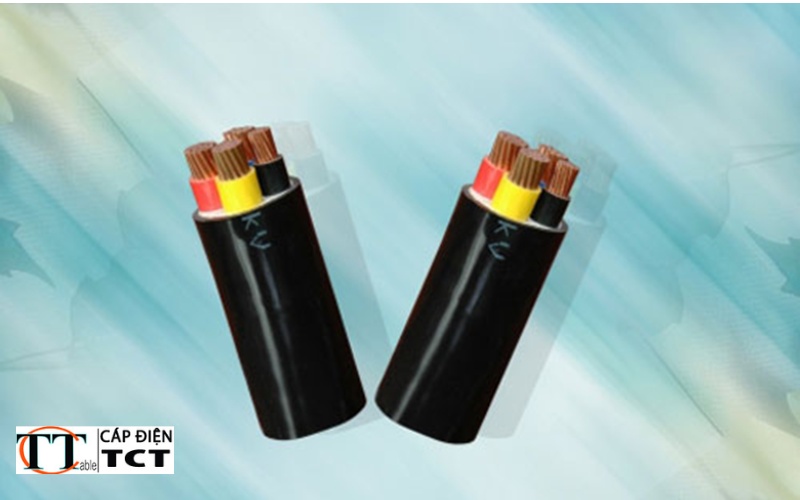

3. Dây cáp điện hạ thế ruột đồng, cách điện PVC, vỏ PVC | CVV-0.6/1kV

Cấp điện áp: 0.6/1kV

Cấu trúc:

  • Ruột dẫn đồng
  • Lớp cách điện PVC
  • Vỏ bọc PVC

Đặc tính kỹ thuật:

  • Điện áp thử: 3,5kV
  • Nhiệt độ làm việc của ruột dẫn dài hạn: 70⁰C
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắt mạch trong thời gian không quá 5 giây: 140⁰C (tiết diện >300mm²) hoặc 160⁰C (tiết diện ≤300mm²)

Ngoài các loại cáp điện hạ thế trên, còn có nhiều loại khác như dây cáp điện 5 lõi, 3 pha 4 lõi, phục vụ cho đa dạng nhu cầu trong các hệ thống truyền tải và phân phối điện.

Xem thêm: Sự quan trọng của bọc cách điện trung thế trong hệ thống điện

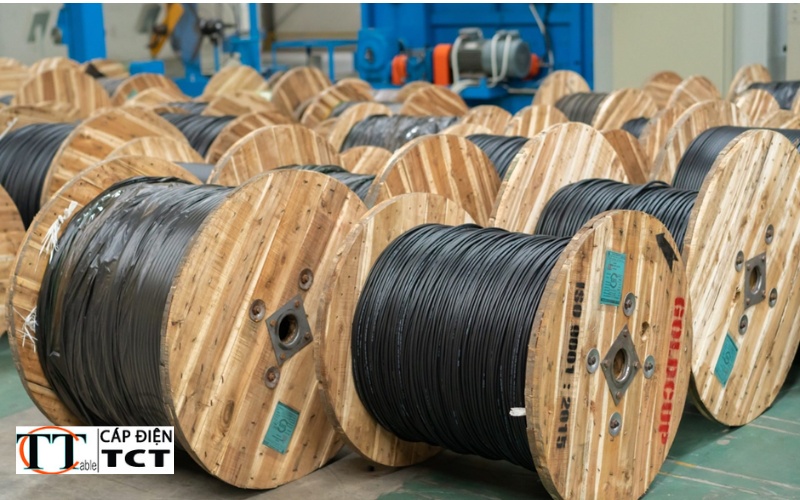

III. Hướng dẫn chọn dây cáp điện hạ thế đúng chuẩn

Việc chọn được một trong các loại cáp điện hạ thế đúng chuẩn đóng vai trò quan trọng để đảm bảo an toàn và hiệu suất trong hệ thống điện của bạn. Nếu bạn chưa có kinh nghiệm lựa chọn, có thể tham khảo một số hướng dẫn mà Cáp Điện TCT chia sẻ dưới đây”

1.Xác định nhu cầu cụ thể:

Xác định điện áp cần truyền tải, mức công suất của hệ thống điện.

Đánh giá môi trường hoạt động của cáp, bao gồm điều kiện nhiệt độ, độ ẩm, yếu tố khác.

2.Chọn loại cáp điện hạ thế phù hợp:

Đồng thường được ưa chuộng vì khả năng dẫn điện cao, độ bền tốt.

Nhôm thì nhẹ hơn và giá thành thấp hơn, phù hợp cho các ứng dụng cần dây nhẹ.

3.Loại cáp cách điện:

PVC (Polyvinyl Chloride): Thường sử dụng trong môi trường không khắc nghiệt, giá thành thấp.

XLPE (Cross-linked Polyethylene): Phù hợp cho điều kiện khắc nghiệt, khả năng chịu nhiệt tốt.

Vỏ bọc: Có thể cần vỏ bọc chống nước, chống cháy tùy thuộc vào môi trường ứng dụng.

4.Kiểm tra tiêu chuẩn và đánh giá chất lượng:

Tiêu chuẩn kỹ thuật: Kiểm tra xem dây cáp đã tuân thủ các tiêu chuẩn kỹ thuật quốc gia hoặc quốc tế.

Chứng nhận chất lượng: Chọn sản phẩm từ các nhà sản xuất uy tín, có chứng nhận chất lượng, tuân thủ các quy định an toàn

5.Xem xét tính năng đặc biệt:

Chống tĩnh điện: Nếu có yêu cầu về chống tĩnh điện, chọn dây có tính năng này.

Khả năng chống nước, chống cháy: Đối với môi trường đặc biệt, chọn dây có khả năng chống nước hoặc chống cháy.

6.Kiểm tra hiệu suất trong điều kiện cụ thể:

Nhiệt độ làm việc: Đảm bảo dây cáp có thể hoạt động ổn định ở nhiệt độ môi trường.

Điện áp thử: Kiểm tra điện áp thử để đảm bảo tính an toàn và độ tin cậy của cáp.

7.Tư vấn từ chuyên gia:

Nếu cần, tham khảo ý kiến chuyên gia hoặc kỹ sư điện để chọn loại cáp phù hợp với yêu cầu cụ thể của bạn.

Lưu ý rằng việc chọn dây cáp điện hạ thế phụ thuộc vào nhiều yếu tố, sự tư vấn từ người có kinh nghiệm có thể giúp đưa ra quyết định đúng đắn.

Cáp điện TCT đã khám phá sâu rộng về các loại cáp điện hạ thế và những đặc điểm của từng loại. Việc hiểu rõ về các tính năng này không chỉ giúp người đọc nắm bắt thông tin một cách chi tiết mà còn hỗ trợ trong quá trình lựa chọn cáp phù hợp với nhu cầu cụ thể của họ. Nếu bạn đang tìm kiếm giải pháp vững chắc và đáng tin cậy cho hệ thống điện hạ thế, việc đọc qua bài viết này là một bước quan trọng.
