Tiết diện dây điện cho điều hòa bao nhiêu? Bảng chọn theo BTU

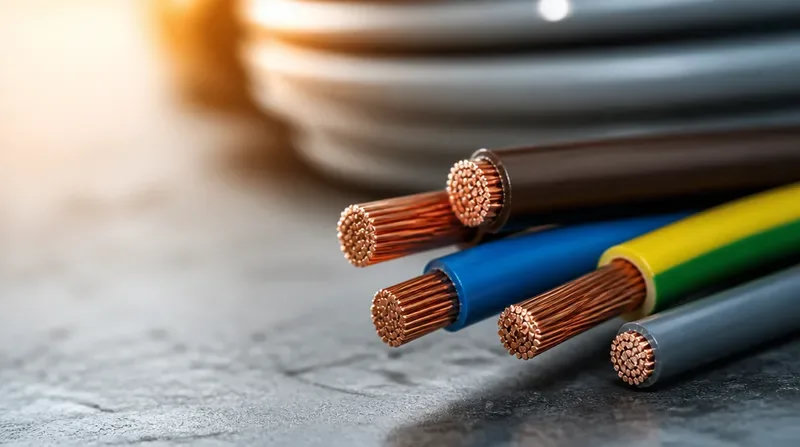

Lựa chọn đúng tiết diện dây điện cho điều hòa giúp thiết bị nhận đủ điện áp, hạn chế dây dẫn phát nóng và giảm nguy cơ chập cháy trong quá trình vận hành. Tuy nhiên, không nên chỉ nhìn vào số BTU hoặc mã lực để quyết định dùng dây 1,5 mm², 2,5 mm² hay 4 mm². Để chọn đúng, người thi công cần kiểm tra thêm công suất điện đầu vào, dòng điện lớn nhất, chiều dài đường dây, phương pháp đi dây và thông số trong tài liệu lắp đặt của từng model. Bài viết dưới đây sẽ giúp hộ gia đình, kỹ sư và nhà thầu lựa chọn dây dẫn phù hợp hơn cho từng trường hợp.

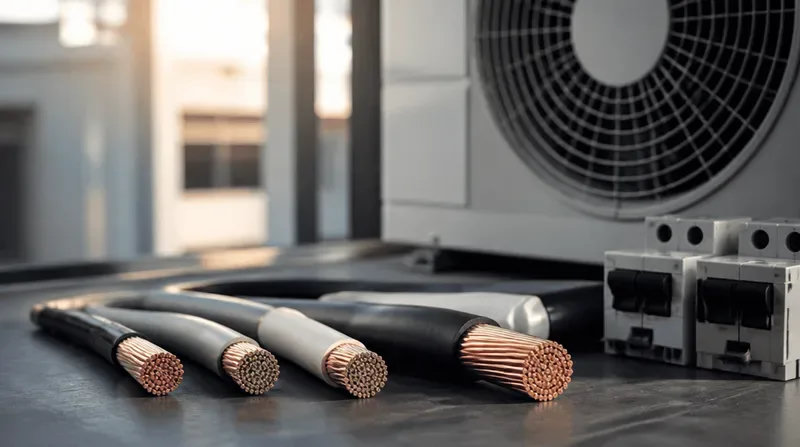

Bảng tiết diện dây điện cho điều hòa tham khảo nhanh
Với điều hòa dân dụng sử dụng nguồn điện một pha 220V, có thể tham khảo bảng lựa chọn sau:
| Công suất điều hòa | Tiết diện dây đồng tham khảo | Tiết diện nên dùng khi dây dài hoặc đi âm | Aptomat tham khảo |
|---|---|---|---|
| 9.000 BTU, khoảng 1 HP | 1,5 mm² | 2,5 mm² | 10A–16A |
| 12.000 BTU, khoảng 1,5 HP | 2,5 mm² | 2,5–4 mm² | 16A |
| 18.000 BTU, khoảng 2 HP | 2,5 mm² | 4 mm² | 16A–20A |
| 24.000 BTU, khoảng 2,5 HP | 4 mm² | 4–6 mm² | 20A–25A |
| 30.000–36.000 BTU | 4–6 mm² | Tính toán theo dòng tải | 25A–32A |
Bảng trên chỉ mang tính định hướng cho đường cấp điện riêng bằng dây đồng. Tiết diện thực tế phải được đối chiếu với dòng điện lớn nhất, cầu dao bảo vệ, chiều dài tuyến và hướng dẫn của nhà sản xuất. Một số hướng dẫn phổ thông đề xuất dây 1,5 mm² cho máy 9.000–12.000 BTU và dây 2,5 mm² cho máy 18.000–24.000 BTU. Tuy nhiên, cách chọn này chưa xét đầy đủ chiều dài đường dây, điều kiện tản nhiệt và dòng điện cực đại của từng model.
Không nên chọn dây điện điều hòa chỉ dựa vào số BTU
BTU là công suất làm lạnh, không phải công suất điện
BTU/h thể hiện khả năng làm lạnh của điều hòa, trong khi dây điện phải được lựa chọn dựa trên dòng điện và công suất điện mà thiết bị tiêu thụ. Ví dụ, một máy điều hòa 9.000 BTU có năng suất làm lạnh khoảng 2,65 kW nhưng công suất điện đầu vào có thể chỉ khoảng 750W. Một model Panasonic 9.040 BTU/h được công bố có dòng điện 3,7A và công suất điện đầu vào 750W, với dải vận hành tối đa khoảng 1.030W.
Tương tự, một model Daikin 1 HP có công suất điện định mức 700W và mức tối đa khoảng 1.020W. Trong khi đó, model 1,5 HP khác có công suất điện định mức 1.240W và mức tối đa khoảng 1.460W. Những thông số này cho thấy hai máy có cùng số BTU vẫn có thể yêu cầu dây dẫn và thiết bị bảo vệ khác nhau. Sự khác biệt phụ thuộc vào công nghệ Inverter, hiệu suất máy nén, chế độ làm lạnh nhanh, cấu tạo nguồn và thiết kế của từng hãng.
Công suất làm lạnh càng lớn chưa chắc dòng điện tăng theo cùng tỷ lệ
Máy Inverter điều chỉnh tốc độ máy nén theo tải thực tế. Khi nhiệt độ phòng đã ổn định, điện năng tiêu thụ có thể giảm thấp. Tuy nhiên, lúc khởi động, chạy chế độ Powerful hoặc hoạt động trong thời tiết nóng, máy có thể vận hành gần mức công suất tối đa. Do đó, không nên chọn dây theo mức điện tiêu thụ trung bình. Dòng điện thiết kế cần căn cứ vào dòng cực đại hoặc yêu cầu bảo vệ được ghi trong tài liệu lắp đặt.
Những yếu tố quyết định tiết diện dây điện cho điều hòa
Dòng điện lớn nhất của thiết bị
Đây là thông số quan trọng nhất. Người thi công nên kiểm tra trên nhãn máy hoặc tài liệu kỹ thuật các mục như:
- Rated current: Dòng điện định mức.
- Maximum current: Dòng điện lớn nhất.
- Rated input: Công suất điện định mức.
- Maximum input: Công suất điện lớn nhất.
- Recommended breaker: Dòng định mức của cầu dao đề xuất.
- Power supply cable: Quy cách dây nguồn yêu cầu.
Trong trường hợp tài liệu đã quy định tiết diện dây và aptomat, phải ưu tiên thông số của nhà sản xuất thay vì áp dụng bảng chọn chung.
Chiều dài đường dây cấp điện
Dây càng dài thì điện trở càng lớn, làm tăng sụt áp và tổn thất điện năng. Khi điện áp đến điều hòa thấp hơn yêu cầu, máy nén có thể vận hành không ổn định, dòng điện tăng hoặc thường xuyên báo lỗi. Đường dây dài khoảng 20–30m thường phải kiểm tra lại sụt áp và cân nhắc tăng tiết diện lên một cấp. Chẳng hạn, tuyến ngắn đang dùng dây 1,5 mm² có thể phải chuyển sang 2,5 mm² khi kéo dây xa.
Phương pháp lắp đặt dây
Khả năng tải dòng của cùng một tiết diện có thể thay đổi theo cách thi công:
- Dây đi nổi trên máng thông thoáng có khả năng tản nhiệt tốt hơn.
- Dây đi trong ống âm tường khó thoát nhiệt hơn.
- Nhiều dây tải được luồn chung một ống sẽ làm nhiệt độ tăng.
- Dây chạy qua mái tôn, hộp kỹ thuật nóng hoặc vị trí gần nguồn nhiệt cần giảm tải.
- Cáp đặt ngoài trời phải có lớp vỏ phù hợp và được bảo vệ khỏi nắng, nước, va đập.
Vì vậy, không thể mặc định dây đồng 1,5 mm² luôn chịu được một mức dòng điện cố định trong mọi điều kiện.
Vật liệu ruột dẫn
Các mức tiết diện trong bài được đề xuất cho ruột dẫn bằng đồng. Dây đồng có điện trở thấp, khả năng dẫn điện và độ bền tại điểm đấu nối phù hợp với mạng điện dân dụng. Nếu sử dụng dây nhôm, cần tính lại tiết diện, đầu cốt và phương pháp đấu nối. Không nên thay thế dây đồng bằng dây nhôm có cùng tiết diện mà không kiểm tra khả năng tải.
Nhiệt độ môi trường và số lượng dây đi chung
Dàn nóng thường được lắp ngoài ban công, trên mái hoặc trong khu vực có nhiệt độ cao. Nếu dây nguồn chạy qua không gian nóng hoặc đi chung với nhiều mạch tải lớn, khả năng tản nhiệt sẽ giảm. Trong trường hợp này, giải pháp an toàn là tăng tiết diện dây, tách riêng đường ống luồn dây hoặc điều chỉnh phương án đi tuyến.
Cách tính tiết diện dây điện cho điều hòa
Bước 1: Xác định đúng model và nguồn cấp
Trước tiên cần kiểm tra điều hòa sử dụng nguồn:
- Một pha 220V.
- Ba pha 380V.
- Cấp điện vào dàn lạnh.
- Cấp điện trực tiếp vào dàn nóng.
Không nên tự ý đổi vị trí cấp nguồn vì mỗi dòng điều hòa có sơ đồ đấu điện khác nhau.
Bước 2: Đọc công suất điện và dòng điện lớn nhất
Nếu thiết bị chỉ cung cấp công suất điện, có thể ước tính dòng điện một pha theo công thức: I ≈ P/U
Trong đó:
- I là dòng điện, đơn vị A.
- P là công suất điện đầu vào, đơn vị W.
- U là điện áp nguồn, thường khoảng 220V.
Ví dụ, máy có công suất điện tối đa 1.950W sẽ có dòng tham khảo: I ≈ 1.950/220 ≈ 8,9A
Tuy nhiên, đây chỉ là phép tính đơn giản. Dòng thực tế còn liên quan đến hiệu suất, hệ số công suất, chế độ vận hành và thiết kế bộ biến tần. Nên ưu tiên dòng cực đại do hãng công bố.
Bước 3: Chọn thiết bị bảo vệ
Aptomat phải đủ để điều hòa vận hành bình thường nhưng vẫn ngắt khi xảy ra quá dòng hoặc ngắn mạch. Không nên lắp aptomat quá lớn để tránh tình trạng dây điện đã quá tải nhưng thiết bị bảo vệ chưa tác động. Đối với mạng điện dân dụng, có thể sử dụng MCB riêng hoặc RCBO có thêm chức năng bảo vệ dòng rò. Dòng định mức và đặc tính tác động cần phù hợp với yêu cầu của nhà sản xuất điều hòa.
Bước 4: Chọn dây phối hợp với aptomat
Nguyên tắc cơ bản là: Dòng tải của điều hòa ≤ dòng định mức aptomat ≤ khả năng tải cho phép của dây.
Ví dụ, nếu mạch sử dụng aptomat 20A nhưng dây chỉ phù hợp với tải thấp hơn trong điều kiện đi âm và bó chung, dây có thể phát nóng trước khi aptomat ngắt.
Bước 5: Kiểm tra sụt áp
Sau khi chọn tiết diện theo dòng tải, cần kiểm tra sụt áp đối với tuyến dây dài. Nếu kết quả không đạt yêu cầu, phải tăng tiết diện dù khả năng chịu dòng của dây vẫn còn đủ.
Bước 6: Bố trí dây tiếp địa
Điều hòa có vỏ kim loại và dàn nóng đặt ngoài trời nên cần được nối đất đúng kỹ thuật. Một mạch cấp điện hoàn chỉnh thường cần:
- Dây pha.
- Dây trung tính.
- Dây bảo vệ PE hoặc tiếp địa.
Không nên bỏ dây tiếp địa hoặc dùng đường ống đồng của điều hòa để thay thế dây PE.
Điều hòa 9.000 BTU dùng dây điện bao nhiêu mm²?
Điều hòa 9.000 BTU thường có công suất điện đầu vào khoảng dưới 1,2 kW tùy model. Với đường dây cấp riêng, chiều dài ngắn và điều kiện đi dây thông thoáng, dây đồng 1,5 mm² có thể đáp ứng nhiều model 9.000 BTU.
Nên nâng lên dây 2,5 mm² trong các trường hợp:
- Tuyến dây dài trên khoảng 15–20m.
- Dây đi âm trong ống cùng nhiều mạch khác.
- Đường dây chạy qua khu vực nóng.
- Nguồn điện tại công trình thường xuyên thấp.
- Nhà sản xuất yêu cầu dây 2,5 mm².
- Gia chủ muốn dự phòng thay máy có công suất lớn hơn.
Đối với nhà ở xây mới, dùng dây 2,5 mm² cho mạch điều hòa 9.000 BTU giúp tăng mức dự phòng mà chi phí chênh lệch thường không quá lớn so với tổng chi phí thi công.
Điều hòa 12.000 BTU dùng dây điện bao nhiêu?
Máy 12.000 BTU thường được lắp cho phòng ngủ lớn, phòng khách nhỏ hoặc văn phòng có diện tích trung bình. Dây đồng 2,5 mm² là lựa chọn thực tế cho phần lớn mạch cấp điện riêng của điều hòa 12.000 BTU.
Dây 1,5 mm² chỉ nên được xem xét khi:
- Tài liệu của đúng model cho phép.
- Dòng điện cực đại thấp.
- Tuyến dây rất ngắn.
- Dây không bị bó chung hoặc đặt trong môi trường nóng.
- Aptomat được phối hợp đúng với khả năng chịu tải của dây.
Nếu đường dây dài, đi âm tường hoặc có khả năng nâng cấp máy, nên cân nhắc tiết diện 4 mm².
Điều hòa 18.000 BTU dùng dây điện bao nhiêu?
Điều hòa 18.000 BTU thường có công suất điện đầu vào khoảng 1,5–2 kW, tùy công nghệ và model. Một model Daikin 2 HP được công bố có công suất điện định mức 1.850W và mức tối đa khoảng 1.950W.
Với tuyến dây ngắn và điều kiện lắp đặt thuận lợi, dây đồng 2,5 mm² thường được sử dụng cho máy 18.000 BTU. Tuy nhiên, nên chuyển lên 4 mm² khi:
- Dây kéo xa.
- Máy hai chiều có công suất sưởi lớn.
- Dây đi âm hoặc bó chung.
- Dàn nóng đặt tại khu vực nhiệt độ cao.
- Hãng yêu cầu aptomat từ 20A trở lên.
- Công trình cần dự phòng vận hành liên tục.
Điều hòa 24.000 BTU dùng dây điện bao nhiêu?
Điều hòa 24.000 BTU thường dùng cho phòng khách, cửa hàng, văn phòng hoặc không gian có tải nhiệt cao. Một số model 2,5 HP có công suất điện định mức khoảng 2.060W và mức tối đa khoảng 2.100W. Dây đồng 4 mm² là phương án nên ưu tiên cho mạch cấp điện điều hòa 24.000 BTU. Dây 2,5 mm² chỉ nên sử dụng khi được nhà sản xuất cho phép và đã kiểm tra đầy đủ dòng tải, chiều dài cùng điều kiện tản nhiệt.
Nếu đường dây dài, chạy qua khu vực nóng hoặc cấp cho máy thương mại vận hành nhiều giờ, có thể phải sử dụng dây 6 mm².
Nên dùng dây đơn, dây đôi hay cáp nhiều lõi?
Dây đơn luồn ống
Dây đơn cứng hoặc dây đơn mềm CU/PVC có thể sử dụng khi đi trong ống bảo vệ. Phương án này thuận tiện khi cần phân biệt dây pha, trung tính và tiếp địa bằng màu sắc. Khi dùng dây đơn mềm, đầu dây nên được bấm đầu cốt phù hợp để hạn chế các sợi đồng bị tưa hoặc ép không đều tại cầu đấu.
Dây đôi có vỏ bảo vệ
Dây đôi CU/PVC/PVC có hai lõi cách điện và lớp vỏ ngoài, phù hợp với một số đường cấp điện dân dụng. Tuy nhiên, nếu điều hòa yêu cầu nối đất, cần bố trí thêm dây PE riêng hoặc sử dụng cáp ba lõi. Cáp điện TCT hiện phân phối các quy cách dây đôi mềm 2×1,5 mm², 2×2,5 mm² cùng nhiều dòng dây đơn CU/PVC dùng cho hệ thống điện dân dụng.
Cáp ba lõi
Cáp ba lõi gồm pha, trung tính và tiếp địa giúp thi công gọn, dễ quản lý tuyến và tăng khả năng bảo vệ cơ học. Đây là phương án phù hợp cho đường cấp nguồn riêng đến dàn nóng hoặc dàn lạnh, tùy sơ đồ của thiết bị.
Dây kết nối giữa dàn nóng và dàn lạnh
Dây liên kết hai dàn không phải lúc nào cũng giống dây nguồn. Ngoài dây cấp điện, hệ thống có thể sử dụng dây tín hiệu hoặc dây điều khiển theo số lõi, màu dây và thứ tự chân đấu cụ thể. Không được tự ý giảm số lõi, đảo vị trí chân hoặc dùng dây không đúng sơ đồ đấu nối. Một số tài liệu kỹ thuật của Mitsubishi Electric cũng cảnh báo việc đấu sai các cực kết nối có thể làm hỏng bảng điều khiển.
Chọn dây điện điều hòa chất lượng tại Cáp điện TCT
Cáp điện TCT cung cấp nhiều dòng dây điện dân dụng, dây đơn mềm, dây đơn cứng, dây đôi, cáp cách điện PVC và XLPE phục vụ nhà ở, tòa nhà và công trình cơ điện.
Khách hàng có thể lựa chọn sản phẩm của TAYA, CADI-SUN, LS-VINA, GOLDCUP cùng nhiều thương hiệu cáp điện khác. Cáp điện TCT giới thiệu là đại lý cấp 1 của TAYA và đơn vị phân phối nhiều thương hiệu dây cáp phổ biến trên thị trường.
Khi đặt mua dây điện cho điều hòa, khách hàng nên cung cấp:
- Công suất và model điều hòa.
- Dòng điện lớn nhất của máy.
- Chiều dài tuyến dây.
- Phương pháp đi nổi hay đi âm.
- Số lượng dây đi chung ống.
- Loại aptomat dự kiến.
- Yêu cầu về dây tiếp địa.
- Khối lượng hoặc chiều dài cần mua.
Dựa trên các thông tin này, Cáp điện TCT có thể hỗ trợ lựa chọn quy cách dây đồng 1,5 mm², 2,5 mm², 4 mm² hoặc tiết diện lớn hơn phù hợp với từng công trình.
Tiết diện dây điện cho điều hòa không nên được lựa chọn duy nhất theo số BTU. Người thi công cần căn cứ vào dòng điện lớn nhất, công suất điện đầu vào, chiều dài tuyến, phương pháp lắp đặt, nhiệt độ môi trường và aptomat bảo vệ. Với điều hòa dân dụng, có thể tham khảo dây đồng 1,5–2,5 mm² cho máy 9.000 BTU, 2,5 mm² cho máy 12.000–18.000 BTU và 4 mm² cho máy 24.000 BTU. Tuy nhiên, hướng dẫn của nhà sản xuất và kết quả tính toán kỹ thuật luôn là căn cứ cuối cùng.
