[Chi tiết] Hướng dẫn lựa chọn dây và cáp hạ thế Cadivi
Bạn đang phân vân không biết nên chọn loại dây cáp hạ thế nào cho công trình của mình? Việc lựa chọn đúng sản phẩm giúp hệ thống điện hoạt động ổn định, an toàn và giúp bạn tiết kiệm chi phí. Bài viết này sẽ hướng dẫn lựa chọn dây và cáp hạ thế Cadivi phù hợp, giúp bạn tối ưu hóa hiệu quả đầu tư. Chúng tôi sẽ cung cấp những thông tin chi tiết về các tiêu chí chọn dây cáp sản phẩm của Cadivi, một trong những thương hiệu uy tín trên thị trường.
Hướng dẫn lựa chọn dây và cáp hạ thế
Khi chọn dây và cáp hạ thế, khách hàng cần lưu ý một số tiêu chí quan trọng:
- Dòng điện định mức: Đây là thông số chính ảnh hưởng đến việc chọn tiết diện ruột dẫn. Dòng điện cao làm nhiệt độ cáp tăng, vượt ngưỡng cho phép sẽ cần tiết diện lớn hơn.
- Độ sụt áp: Cần kiểm tra tổn hao trên cáp, đặc biệt là mạch 1 pha 220V (độ sụt áp tối đa 5.5V) và mạch 3 pha 380V (9.5V). Độ sụt áp liên quan đến chiều dài cáp, hệ số công suất và điện trở cáp.
- Điều kiện môi trường: Nhiệt độ không khí, đất, và độ sâu chôn cáp ảnh hưởng đến khả năng truyền tải.
Các bảng thông số kỹ thuật sẽ giúp bạn dễ dàng xác định loại cáp phù hợp. Tham khảo thêm hướng dẫn lựa chọn dây và cáp hạ thế để đảm bảo hệ thống vận hành ổn định và an toàn.

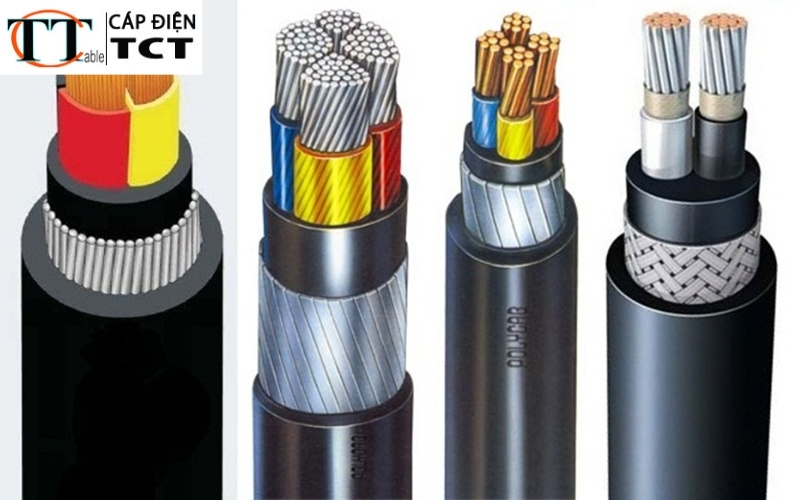

Cáp điện lực
Cáp cách điện PVC
- Cáp trên không:
Cáp ruột đồng CVV cách điện PVC, vỏ PVC không giáp bảo vệ, sử dụng trên không. Nhiệt độ môi trường 30°C, ruột dẫn chịu tối đa 70°C khi tải dòng định mức. Các yếu tố như độ sụt áp và dòng định mức cần được xem xét để đảm bảo hiệu quả. - Cáp chôn trực tiếp trong đất:
Nhiệt trở đất 1,2 °C·m/W, nhiệt độ đất 15°C, độ sâu chôn 0,5m. Hệ số hiệu chỉnh được áp dụng dựa trên nhiệt độ đất, trở suất nhiệt và độ sâu cáp. - Cáp đi trong ống chôn đất:
Điều kiện tương tự như cáp chôn trực tiếp nhưng được bảo vệ bằng ống đơn tuyến. Cáp CVV/DTA và CVV/WA thường được sử dụng với vỏ bọc PVC có giáp.

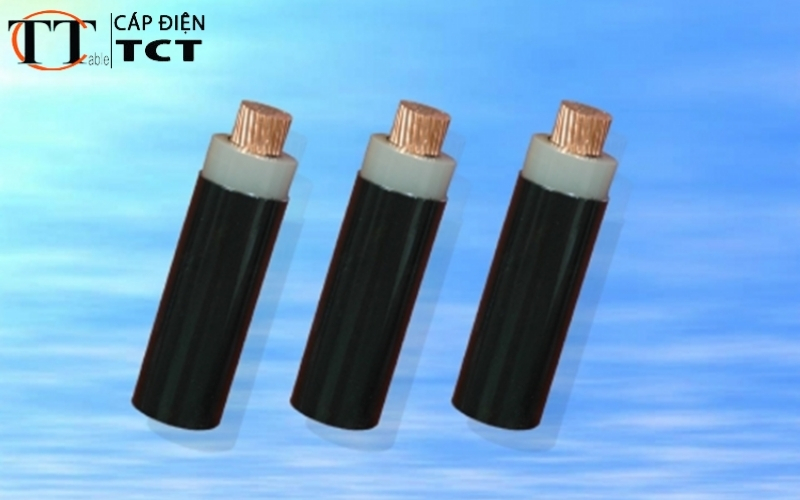

Cáp điện lực cách điện XLPE
- Cáp lắp đặt trên không
Cáp CXV với ruột đồng, cách điện XLPE, vỏ PVC không giáp bảo vệ phù hợp cho lắp đặt trên không. Nhiệt độ không khí tối đa là 30°C, nhiệt độ ruột dẫn khi tải dòng định mức đạt tối đa 90°C. Loại cáp này thích hợp cho các ứng dụng cần hiệu suất cao và độ bền vượt trội.
- Cáp chôn trong đất
Cáp CXV/DTA hoặc CXV/WA ruột đồng, cách điện XLPE, vỏ PVC có giáp bảo vệ, sử dụng trong môi trường chôn dưới đất. Với nhiệt độ đất tối đa 15°C và độ sâu chôn 0,5m, loại cáp này đảm bảo độ bền, dòng điện định mức cao, và khả năng chống sụt áp tốt.
- Cáp đi trong ống chôn đất
Cáp ruột đồng cách điện XLPE, vỏ PVC có giáp bảo vệ được lắp đặt trong ống đơn tuyến dưới đất. Điều kiện lắp đặt cơ bản bao gồm nhiệt độ không khí 25°C, nhiệt trở suất của đất 1,2 °C·m/W và nhiệt độ ruột dẫn tối đa 90°C. Điều này đảm bảo cáp hoạt động ổn định trong môi trường khắc nghiệt.
Cáp cách điện PVC
Cách điện PVC: Cáp điện kế DKCVV với cách điện PVC và vỏ PVC phù hợp cho các ứng dụng thông thường.
Cáp cách điện XLPE
Cách điện XLPE: Dòng cáp điện kế DKCXV hoặc DKCXE với vỏ PVC hoặc HDPE, tối ưu cho hiệu suất cách nhiệt và khả năng chịu nhiệt cao hơn.

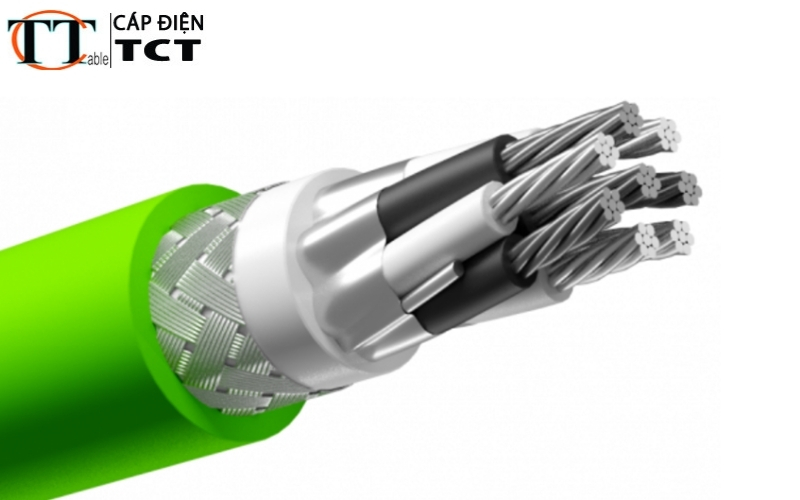

Cáp điều khiển
Cáp điều khiển cách điện PVC
Cáp điều khiển cách điện PVC, vỏ PVC (ký hiệu DVV) có dòng điện định mức và độ sụt áp được xác định dựa trên các yếu tố như môi trường lắp đặt và yêu cầu tải điện. Cáp này phù hợp cho các ứng dụng tiêu chuẩn trong các hệ thống điện và tự động hóa.
Cáp điều khiển cách điện XLPE
Cáp điều khiển cách điện XLPE với vỏ PVC (ký hiệu DXV) mang lại khả năng chịu nhiệt và cách điện tốt hơn, thích hợp cho các môi trường khắc nghiệt. Dòng điện định mức và độ sụt áp của loại cáp này được tối ưu hóa cho các ứng dụng cần khả năng chống chịu nhiệt độ cao.

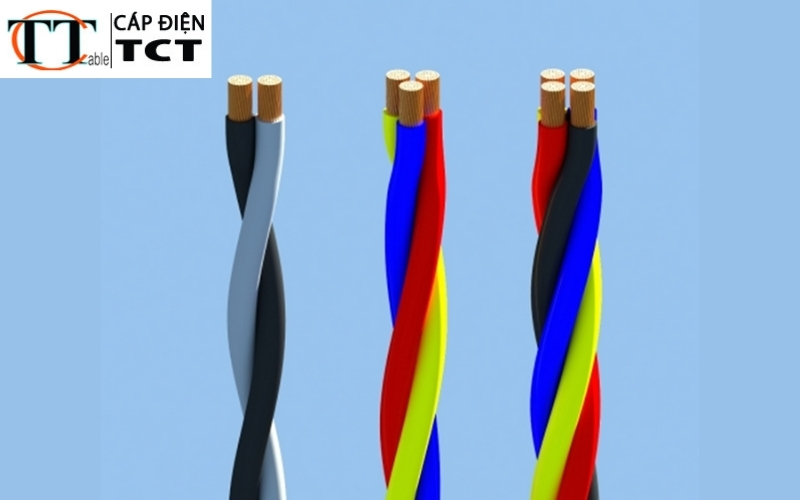

Cáp Multiplex
Cáp Multiplex, bọc PVC hoặc XLPE, phù hợp cho các hệ thống truyền tải tín hiệu trong các ứng dụng công nghiệp và dân dụng. Dòng điện định mức của loại cáp này phụ thuộc vào số lượng dây và cấu trúc của cáp.
Dây điện lực
Dây điện lực có cách điện PVC hoặc XLPE, được sử dụng cho các hệ thống phân phối điện, với dòng điện định mức và độ sụt áp xác định bởi yêu cầu sử dụng và môi trường làm việc.

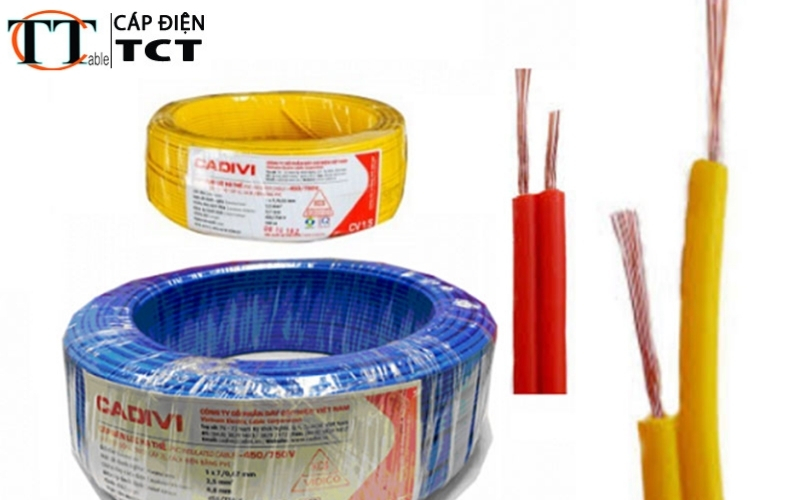

Dây điện bọc nhựa PVC
Dây điện bọc nhựa PVC có khả năng bảo vệ tốt, thích hợp cho các ứng dụng trong các điều kiện bình thường và dễ dàng lắp đặt.

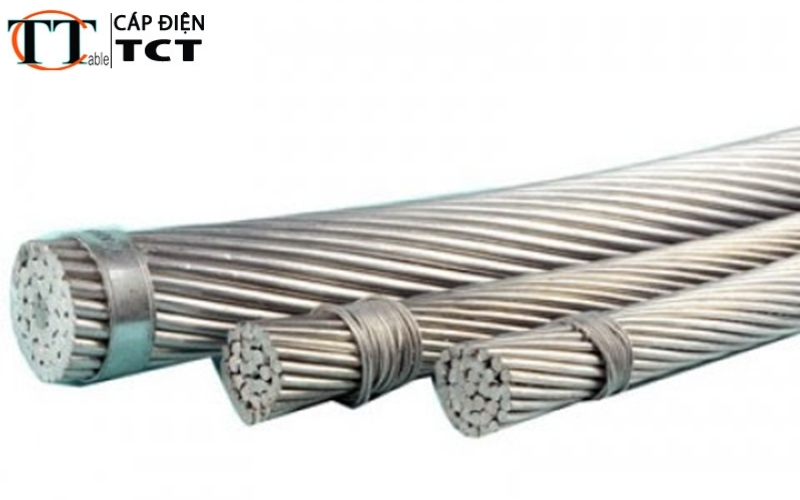

Dây đồng trần xoắn C, dây nhôm trần xoắn A, AAC và dây nhôm lõi thép
Các loại dây đồng trần xoắn (C), dây nhôm trần xoắn (A, AAC), và dây nhôm lõi thép (As, ACSR) có dòng điện định mức và độ sụt áp theo các tiêu chuẩn quốc tế như BS 215, ΓOCT 839-89, và ASTM 232, đảm bảo tính an toàn và hiệu suất tối ưu trong các hệ thống điện.
Hướng dẫn đặt hàng cáp điện hạ thế Cadivi
Khi đặt hàng cáp hạ thế từ CADIVI, quý khách cần cung cấp các thông tin sau:
- Tổng chiều dài và chiều dài cuộn cáp tối thiểu
- Cấp điện áp
- Số lõi và cỡ ruột dẫn, ruột trung tính
- Vật liệu ruột dẫn (đồng/nhôm)
- Vật liệu cách điện (PVC/XLPE)
- Độn sợi hoặc bọc lót
- Giáp băng hoặc sợi (nhôm/thép)
- Vật liệu vỏ
- Tiêu chuẩn áp dụng (TCVN, ASTM, IEC, BS, DIN, AS)
Trên đây là những thông tin chi tiết về hướng dẫn cách lựa chọn dây và cáp hạ thế Cadivi. Hy vọng rằng bài viết này đã giúp bạn hiểu rõ hơn về sản phẩm và đưa ra quyết định đúng đắn cho dự án của mình.
Để được tư vấn chi tiết hơn và lựa chọn sản phẩm phù hợp, quý khách hàng vui lòng liên hệ với Cáp điện TCT. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao với giá cả cạnh tranh nhất
