Tìm hiểu chi tiết về dây chuyền sản xuất dây cáp điện

5/5 - (1 bình chọn)

Với sự phát triển không ngừng của công nghệ và nhu cầu ngày càng tăng về dây cáp điện chất lượng cao, việc áp dụng các quy trình sản xuất tiên tiến trở thành một phần không thể thiếu để đảm bảo cung cấp sản phẩm đáng tin cậy cho các ngành công nghiệp khác nhau. Dây chuyền sản xuất dây cáp điện không chỉ đòi hỏi sự hiểu biết chuyên môn sâu rộng mà còn phải kết hợp sự chính xác và quy trình tổ chức hiệu quả.

dây chuyền sản xuất dây cáp điện

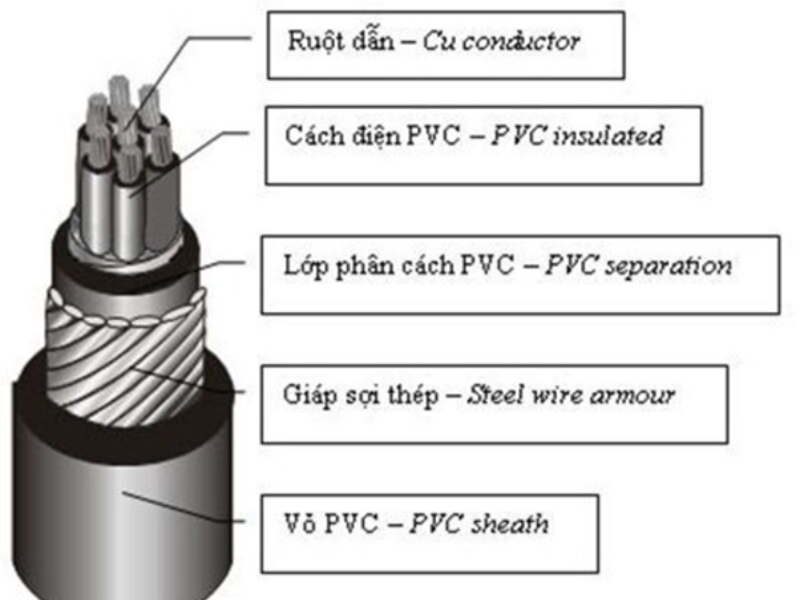

I. Cấu tạo của dây cáp điện

Cáp điện thường bao gồm một dây dẫn điện, có thể là một dây (cáp đơn) hoặc nhiều dây gắn với nhau. Cấu trúc của cáp điện gồm hai lớp quan trọng: lớp bảo vệ và lớp cách nhiệt. Lớp bảo vệ đóng vai trò quan trọng trong việc bảo vệ lõi dây dẫn khỏi các tác động bên ngoài như ánh sáng, nước, ánh nắng và lực tác động.

Các thành phần chính của cáp điện thông thường bao gồm:

1. Ruột dẫn

Ruột dẫn trong cáp có thể được làm bằng đồng, nhôm hoặc các vật liệu khác có khả năng dẫn điện cao. Nó đảm bảo ổn định trong quá trình truyền tải điện đến các thiết bị và đảm bảo hiệu suất của hệ thống điện.

2. Lớp cách điện

Lớp cách điện trong cáp điện thường được làm bằng PVC hoặc XLPE – đều là các loại nhựa cao cấp. Những lớp cách điện này có khả năng cách điện tốt, giúp đảm bảo an toàn trong việc truyền tải điện. Chúng cũng đáp ứng yêu cầu về sự thân thiện với môi trường.

3. Vật liệu hoạt động

Thường được làm bằng sợi polypropylene (PP), một loại vật liệu có độ bền và độ cứng cao. Vật liệu này đóng vai trò quan trọng trong việc đảm bảo tính linh hoạt của cáp và bảo vệ lõi dây dẫn.

4. Băng cuốn

Băng cuốn được thiết kế bằng cách sử dụng các sợi vải dệt. Chúng đóng vai trò trong việc bảo vệ lớp cách điện và tạo thêm độ cứng cho cáp.

5. Lớp lót bên trong

Thường là PVC hoặc PE với độ bền cao, lớp lót bên trong này đảm bảo tính an toàn, cách nhiệt và khả năng chống cháy của cáp điện.

dây chuyền sản xuất dây cáp điện

II. Tầm quan trọng của dây cáp điện

Hệ thống dây cáp điện đóng một vai trò quan trọng và không thể thiếu trong việc sử dụng nguồn năng lượng một cách hiệu quả. Chúng là những bộ não ẩn của sự liên kết và tuần hoàn năng lượng, cung cấp sự kết nối quan trọng giữa các nguồn cung cấp điện và các điểm sử dụng.

Cùng với sự tiến bộ trong lĩnh vực khoa học và công nghệ, hệ thống dây cáp điện đã trải qua những bước phát triển đáng kể. Mạng lưới dây và cáp điện ngày càng mở rộng để đáp ứng nhu cầu ngày càng tăng của cả gia đình và ngành công nghiệp.

Hệ thống dây cáp điện xuất hiện ở khắp mọi nơi trong cuộc sống hàng ngày. Chúng hiện diện trong các thiết bị gia đình như tủ lạnh, tivi và máy giặt. Chúng cũng là những “dây đèn” ngoại trời, đảm bảo ánh sáng đường phố và dịch vụ công cộng. Hơn nữa, hệ thống dây cáp điện là những tuyến dẫn năng lượng quan trọng cho các dây chuyền sản xuất, xí nghiệp.

Dây cáp điện có vai trò là trung gian quan trọng, đóng vai trò cầu nối giữa nguồn cung cấp điện và các điểm sử dụng. Đến nay, chúng vẫn là phương tiện duy nhất có khả năng truyền tải điện năng từ nhà máy điện đến mỗi hộ gia đình, cơ quan, xí nghiệp và nhà máy sản xuất.

Mạng lưới điện và hệ thống dây cáp đã tạo nên một cuộc cách mạng trong cuộc sống của chúng ta. Chúng giúp con người vượt qua rất nhiều khó khăn như việc cung cấp nước sạch, ánh sáng và truyền tải thông tin. Điều này đã mang lại sự tiện ích và thoải mái đối với con người, đồng thời cũng đã thúc đẩy sự phát triển và tiến bộ trong xã hội.

dây chuyền sản xuất dây cáp điện

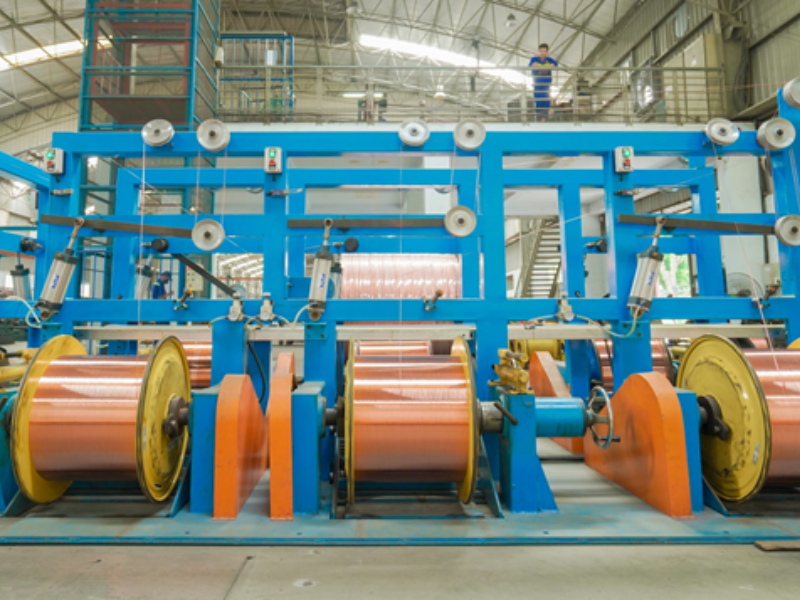

III. Dây chuyền sản xuất dây cáp điện

Các bước thực hiện sản xuất dây cáp điện như sau:

1. Chuẩn bị nguyên liệu chính

Để tạo ra các sản phẩm dây cáp điện, nguyên liệu cơ bản chủ yếu gồm đồng hoặc nhôm để tạo lõi dẫn điện, cùng với nhựa PVC (Polyvinyl cloride) hoặc XLPE (Cross-link Polyethylene) để tạo lớp cách điện và vỏ bảo vệ.

Bên cạnh những thành phần chính này, còn có các vật liệu phụ hỗ trợ như lớp băng quấn bảo vệ bằng thép hoặc nhôm, lớp độn định hình bằng sợi PP, bột chống dính và các chất phụ bổ khác.

2. Khâu kéo rút

Sau khi nhập các cuộn dây đồng hoặc nhôm theo tiêu chuẩn, quá trình kéo rút được thực hiện để điều chỉnh đường kính của dây. Quá trình này cũng kéo dài chiều dài của sợi dây thông qua các máy móc như máy kéo thô, máy kéo trung và máy kéo tinh.

Trong quá trình kéo rút, hệ thống bơm dầu tuần hoàn được sử dụng để cung cấp dầu làm mát vào đầu khuôn rút, giảm nhiệt độ do ma sát tạo ra và đảm bảo bôi trơn cho quá trình kéo rút, bảo vệ khuôn khỏi hỏng hóc.

3. Ủ mềm

Sau giai đoạn kéo rút, dây đồng hoặc nhôm cần trải qua quá trình ủ mềm để khôi phục độ mềm dẻo và sáng bóng của sản phẩm. Quá trình này thường diễn ra trong lò ủ chứa khí Nitơ ở nhiệt độ cao.

Để đảm bảo quá trình ủ diễn ra một cách trơn tru, hệ thống bơm nước được sử dụng để làm mát và bảo vệ gioăng cao su của nắp nồi ủ tránh hỏng hóc do nhiệt độ.

4. Bện

Bước bện giúp tạo dây mạch chuẩn bị cho quá trình bọc vỏ cách điện hoặc vỏ bảo vệ tiếp theo. Quy trình bện thay đổi tùy theo loại sản phẩm, đặc biệt là:

  • Bện đồng mềm (hoặc bện rối): Thường được sử dụng cho sản xuất dây phôi trong nhóm sản phẩm dây điện mềm với số sợi từ 29 – 75.
  • Bện đồng cứng: Sử dụng trong sản xuất dây phôi dành cho cáp điện, thường dùng máy bện với từ 7 – 37 sợi.
  • Bện nhóm (vặn xoắn): Áp dụng trong công đoạn bện nhóm, thường sử dụng máy bện vặn xoắn 4 bobbin.

5. Bọc vỏ cách điện

Công đoạn bọc vỏ cách điện tùy thuộc vào loại sản phẩm:

  • Cáp điện lực ruột đồng thường sử dụng vật liệu XLPE thay vì PVC để tạo cách điện trong cấu trúc CU/XLPE/PVC, thường làm việc ở mức điện áp từ 600V đến 1000V.
  • Dây điện mềm (SP2) sử dụng nhựa PVC cho vỏ bọc cách điện với cấu trúc Cu/PVC/PVC, thường làm việc ở mức điện áp từ 300V – 500V.

6. Bọc vỏ bảo vệ

Vỏ bọc bảo vệ có nhiệm vụ bảo vệ lõi dây khỏi các tác động bên ngoài có thể ảnh hưởng đến chất lượng và tuổi thọ của dây. Đồng thời, nó cũng có thể tạo hình thức thẩm mỹ cho sản phẩm và chứa thông tin liên quan đến sản phẩm.

7. Đóng gói nhập kho thành phẩm

Cuối cùng, sản phẩm được đóng gói trước khi nhập kho và phân phối cho các đại lý. Như vậy đảm bảo bảo quản sản phẩm và sẵn sàng để đáp ứng nhu cầu của khách hàng.

dây chuyền sản xuất dây cáp điện

Như vậy, dây chuyền sản xuất dây cáp điện đóng vai trò không thể thiếu trong việc cung cấp dây cáp điện chất lượng cao cho các ngành công nghiệp điện tử và điện lực. Quy trình sản xuất tiên tiến, sự kết hợp giữa kiến thức chuyên môn và quy trình tổ chức hiệu quả đã giúp nâng cao hiệu suất sản xuất và đáng tin cậy của sản phẩm.

Để đặt mua dây cáp điện chính hãng, chất lượng, hãy liên hệ với Cáp điện TCT theo hotline: (84-024) 6.261.4208 – 024 6286 1 333 để được tư vấn ngay nhé.
