Hướng dẫn lựa chọn dây và cáp hạ thế CADIVI

Rate this post

Trong bài viết này là hướng dẫn lựa chọn dây & cáp hạ thế CADIVI để bạn tham khảo. Để biết thêm thông tin chi tiết, quý khách hàng có thể liên hệ trực tiếp với chúng tôi qua số hotline: (84-024) 6.261.4208 hoặc 02.462.861.333

Hướng dẫn lựa chọn dây & cáp hạ thế CADIVI

Khi lựa chọn cáp, khách hàng cần cân nhắc các yếu tố sau

  • Dòng điện định mức
  • Độ sụt áp
  • Dòng điện ngắn mạch
  • Cách lắp đặt
  • Nhiệt độ môi trường hoặc nhiệt độ đất

Dòng điện định mức

Dòng điện chạy qua ruột cáp sẽ tạo ra nhiệt, làm tăng nhiệt độ của cáp. Nếu nhiệt độ vượt quá giới hạn cho phép, cần chọn cáp có tiết diện ruột dẫn lớn hơn để đảm bảo an toàn.

Các bảng về dòng điện định mức và độ sụt áp dựa trên các yếu tố sau

  • Nhiệt độ làm việc tối đa của ruột dẫn
  • Nhiệt độ không khí và đất
  • Điện trở suất của đất
  • Độ sâu chôn cáp (khi chôn cáp dưới đất)
  • Điều kiện lắp đặt

Độ sụt áp

Một yếu tố quan trọng khác khi chọn kích thước cáp là độ sụt áp do tổn hao trên đường dây.

Độ sụt áp phụ thuộc vào:

  • Dòng điện tải
  • Hệ số công suất
  • Chiều dài cáp
  • Điện trở và điện kháng của cáp

Theo quy định của IEE 522-8, độ sụt áp không được vượt quá 2,5% so với điện áp danh định.

Đối với mạch 1 pha 220V, độ sụt áp tối đa là 5.5V.

Đối với mạch 3 pha 380V, độ sụt áp tối đa là 9.5V.

Nếu độ sụt áp vượt quá giới hạn cho phép, khách hàng cần chọn cáp có tiết diện ruột dẫn lớn hơn để đảm bảo hiệu quả truyền tải điện.

hướng dẫn lựa chọn dây & cáp hạ thế cadivi



1. Cáp điện lực

Cáp cách điện PVC

Cáp lắp đặt trên không

Thông số kỹ thuật khi lắp đặt:

  • Nhiệt độ không khí: 30°C
  • Nhiệt độ ruột dẫn tối đa khi tải dòng điện định mức: 70°C
  • Dòng điện định mức và độ sụt áp của cáp CVV (ruột đồng), cách điện PVC, vỏ PVC không có giáp bảo vệ, lắp đặt trên không.

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

Cáp chôn trực tiếp trong đất

Thông số kỹ thuật khi lắp đặt

  • Nhiệt trở suất của đất: 1,2 °C.m/W
  • Nhiệt độ đất: 15°C
  • Độ sâu chôn cáp: 0,5m
  • Nhiệt độ làm việc tối đa của ruột dẫn: 70°C

Hệ số hiệu chỉnh:

  • Dòng điện định mức của cáp chôn trong đất phụ thuộc vào các yếu tố như nhiệt độ đất, nhiệt trở suất của đất, hệ số nhóm cáp, và hệ số điều chỉnh theo độ sâu chôn cáp.
  • Dòng điện định mức và độ sụt áp của cáp CVV/DTA, CVV/WA (ruột đồng), cách điện PVC, vỏ PVC có giáp bảo vệ, được chôn trực tiếp trong đất.

hướng dẫn lựa chọn dây & cáp hạ thế cadivi (1)

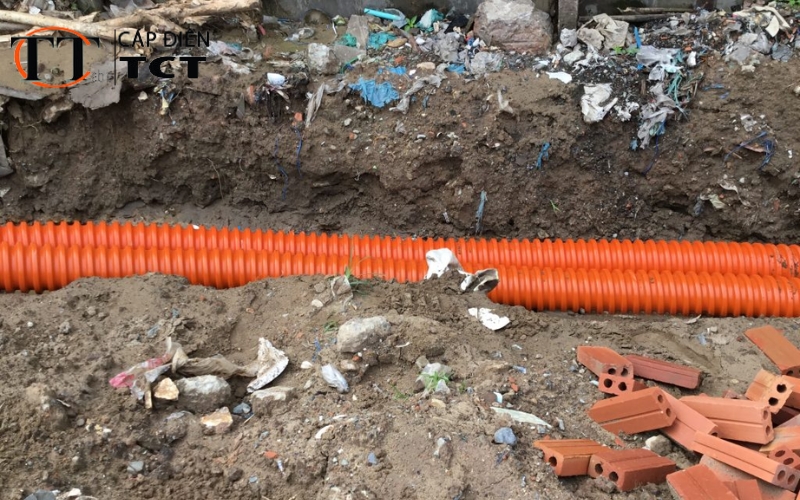

Cáp đi trong ống đơn tuyến chôn dưới đất

Thông số kỹ thuật khi lắp đặt:

  • Nhiệt trở suất của đất: 1,2 °C.m/W
  • Nhiệt độ đất: 15°C
  • Độ sâu chôn cáp: 0,5m
  • Nhiệt độ làm việc tối đa của ruột dẫn: 70°C

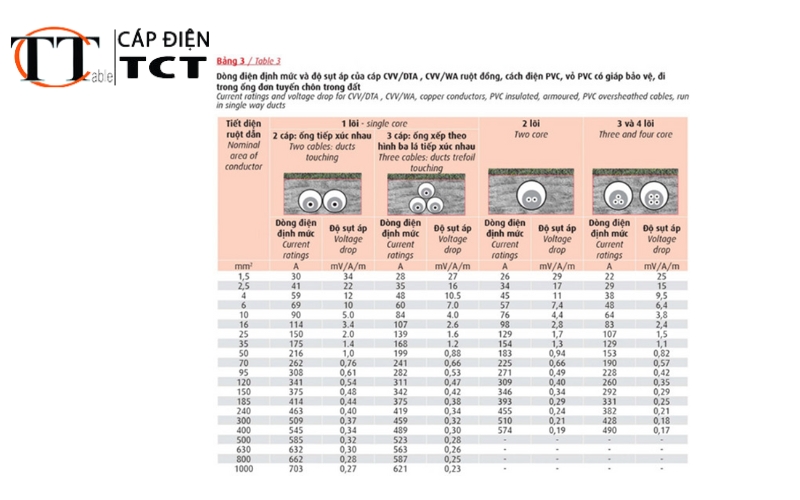

  • Dòng điện định mức và độ sụt áp của cáp CVV/DTA, CVV/WA (ruột đồng), cách điện PVC, vỏ PVC, có giáp bảo vệ, lắp đặt trong ống đơn tuyến chôn dưới đất.

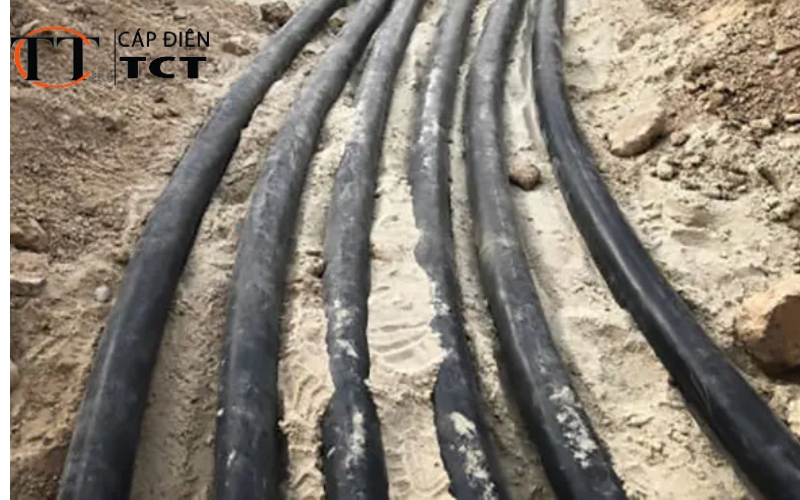

hướng dẫn lựa chọn dây & cáp hạ thế cadivi (2)

Cáp điện lực cách điện XLPE

Cáp lắp đặt trên không

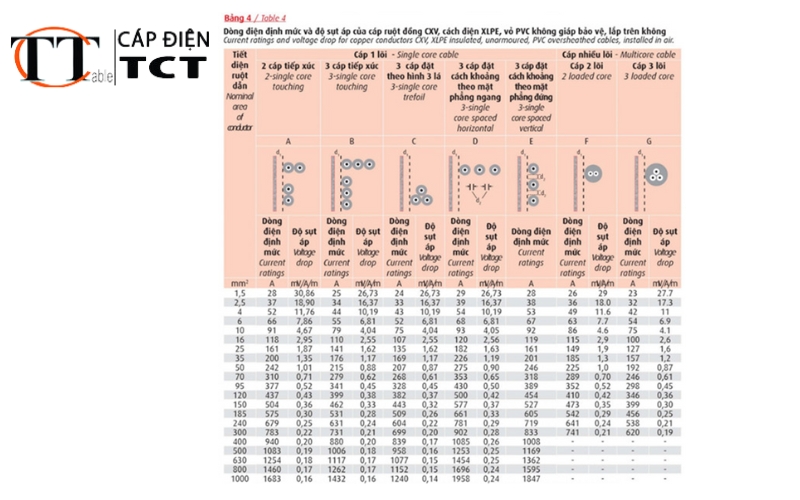

  • Dòng điện định mức và độ sụt áp của cáp CXV (ruột đồng), cách điện XLPE, vỏ PVC, không có giáp bảo vệ, lắp đặt trên không.
  • Nhiệt độ không khí: 30°C
  • Nhiệt độ tối đa của ruột dẫn: 90°C

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

Cáp chôn dưới đất

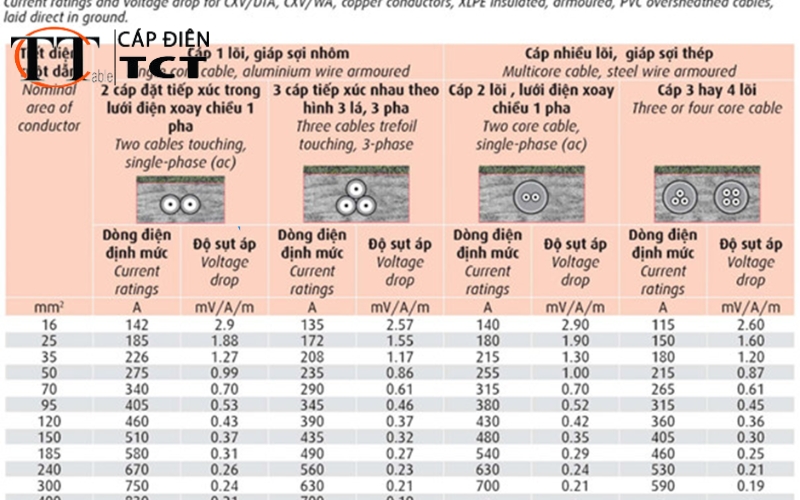

Dòng điện định mức và độ sụt áp của cáp CXV/DTA, CXV/WA (ruột đồng), cách điện XLPE, vỏ PVC, có giáp bảo vệ, chôn dưới đất.

Thông số lắp đặt cơ bản:

  • Nhiệt trở suất của đất: 1,2 °C.m/W
  • Nhiệt độ đất: 15°C
  • Độ sâu chôn cáp: 0,5m
  • Nhiệt độ làm việc tối đa của ruột dẫn: 90°C

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

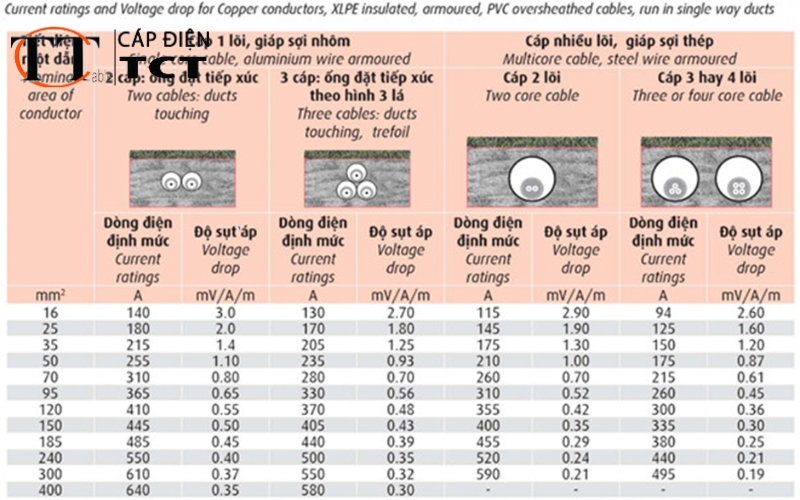

Cáp đi trong ống đơn tuyến chôn dưới đất

Dòng điện định mức và độ sụt áp của cáp (ruột đồng), cách điện XLPE, vỏ PVC có giáp bảo vệ, lắp đặt trong ống đơn tuyến chôn dưới đất.

Thông số lắp đặt cơ bản:

  • Nhiệt trở suất của đất: 1,2 °C.m/W
  • Nhiệt độ đất: 15°C
  • Nhiệt độ không khí: 25°C
  • Độ sâu chôn cáp: 0,5m
  • Nhiệt độ tối đa của ruột dẫn: 90°C

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

Cách điện PVC

Dòng điện định mức và độ sụt áp của cáp điện có cách điện PVC và vỏ PVC, ký hiệu DKCVV.

Cách điện XLPE

Dòng điện định mức và độ sụt áp của cáp điện có cách điện XLPE và vỏ PVC hoặc HDPE, ký hiệu DKCXV, DKCXE.

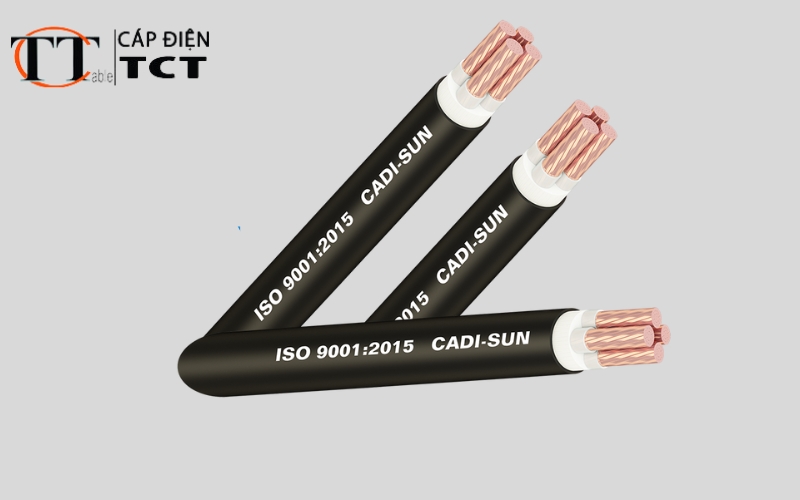

hướng dẫn lựa chọn dây & cáp hạ thế cadivi (3)

2. Cáp điều khiển

Cách điện PVC

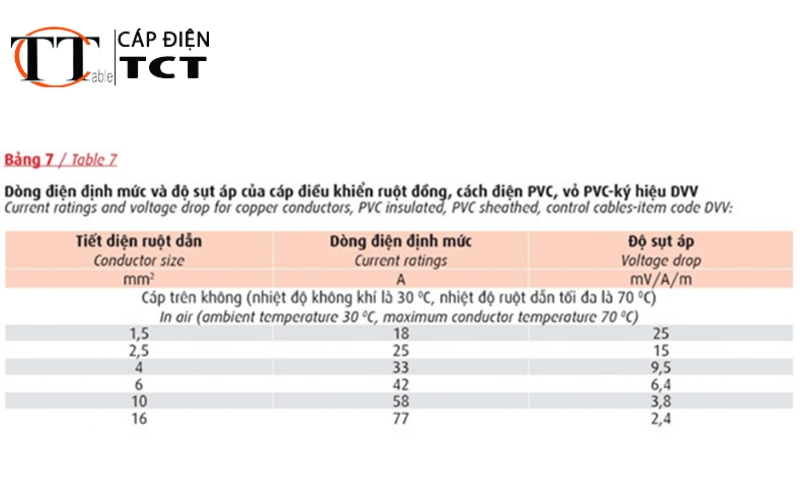

Dòng điện định mức và độ sụt áp của cáp điều khiển với cách điện PVC và vỏ PVC, ký hiệu DVV.

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

Cách điện XLPE

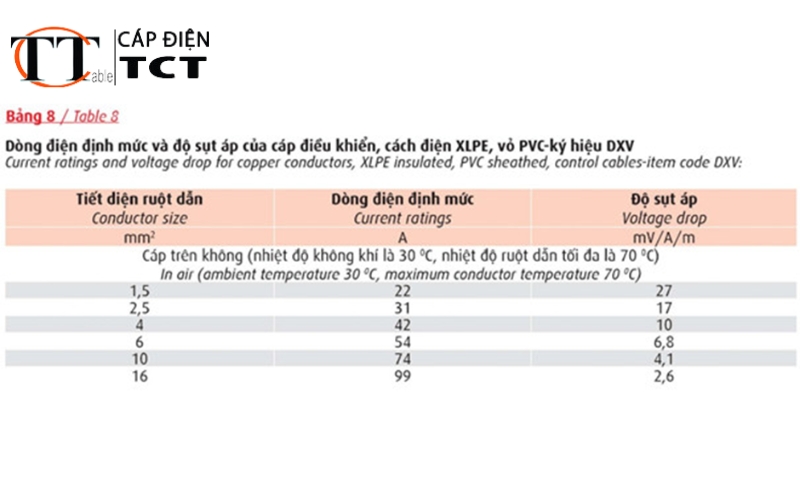

Dòng điện định mức và độ sụt áp của cáp điều khiển với cách điện XLPE và vỏ PVC, ký hiệu DXV.

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

3. Cáp Multiplex

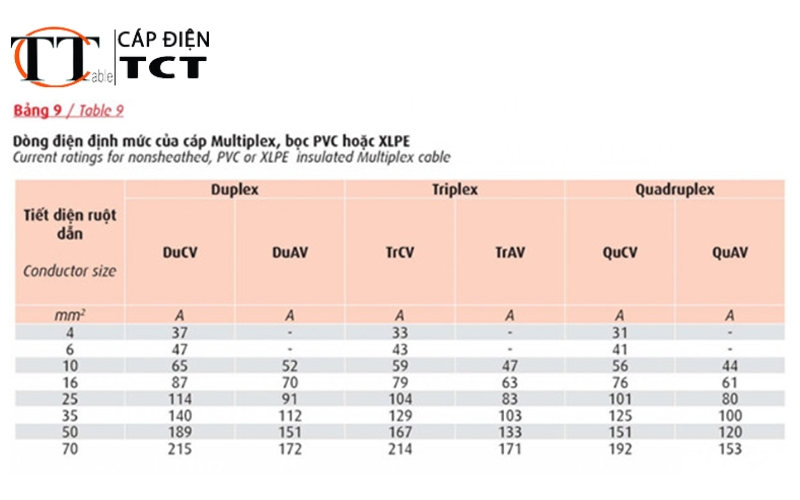

Dòng điện định mức của cáp Multiplex với lớp bọc PVC hoặc XLPE.

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

4. Dây điện lực

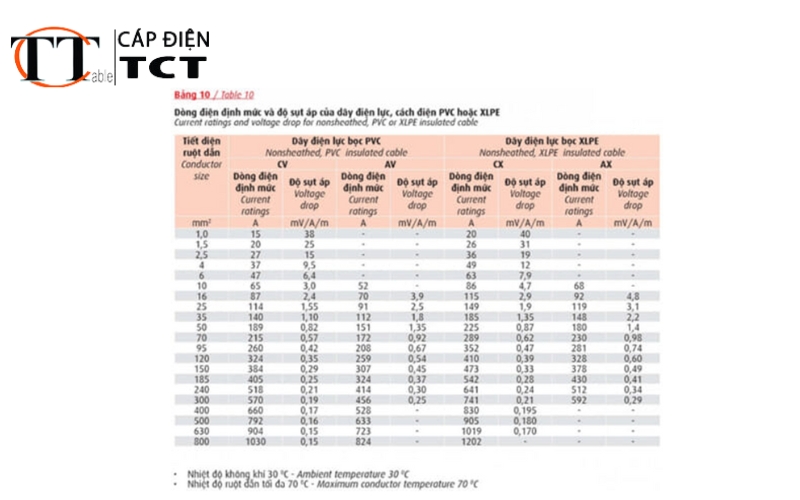

Dòng điện định mức và độ sụt áp của dây điện lực với cách điện PVC hoặc XLPE.

Nhiệt độ không khí: 30°C

Nhiệt độ ruột dẫn: 70°C

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

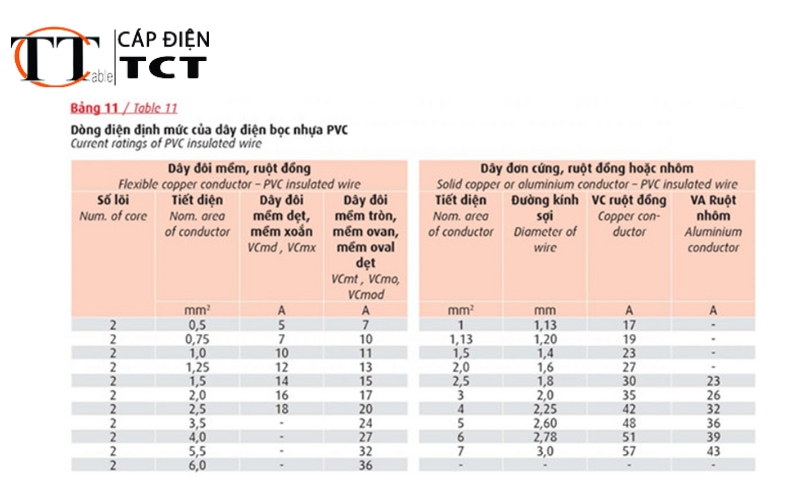

5. Dây điện bọc nhựa PVC

Dòng điện định mức của dây điện bọc nhựa PVC.

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

6. Dây đồng trần xoắn C, dây nhôm trần xoắn A, AAC và dây nhôm lõi thép AS, ACSR

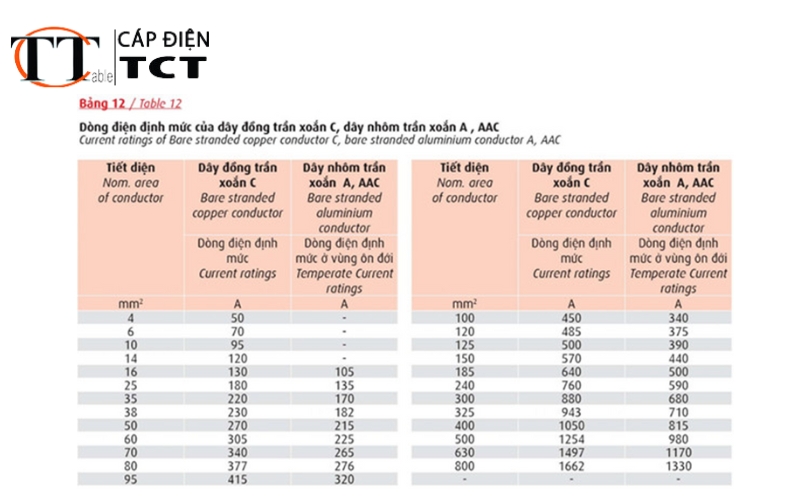

  • Dòng điện định mức của dây đồng trần xoắn C và dây nhôm trần xoắn A, AAC.

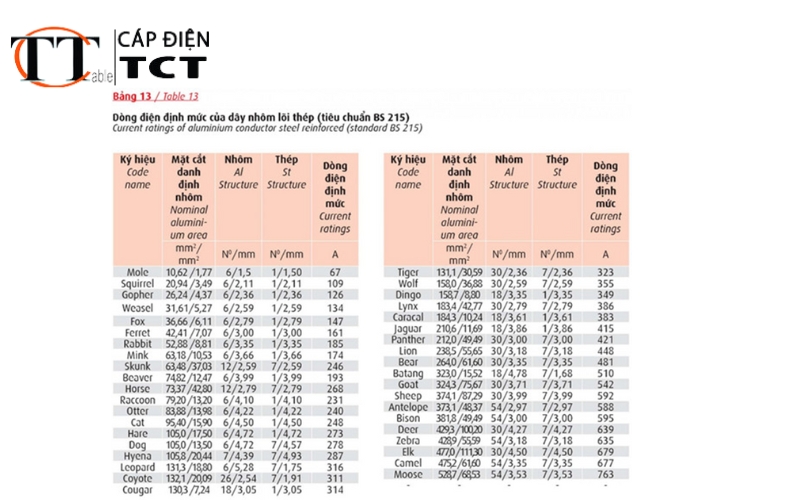

  • Dòng điện định mức của dây nhôm lõi thép theo tiêu chuẩn BS 215.

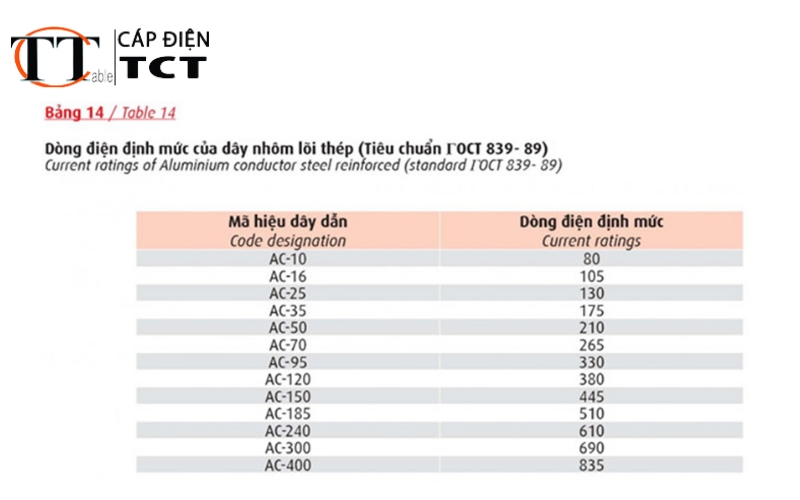

  • Dòng điện định mức của dây nhôm lõi thép theo tiêu chuẩn ГОСТ 839-89.

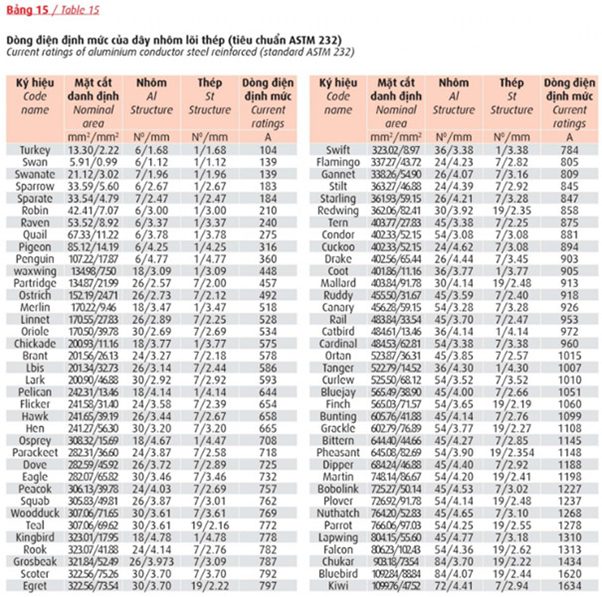

  • Dòng điện định mức của dây nhôm lõi thép theo tiêu chuẩn ASTM 232.

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

hướng dẫn lựa chọn dây & cáp hạ thế cadivi

Hướng dẫn đặt hàng cáp hạ thế Cadivi

Khi đặt hàng cáp hạ thế từ CADIVI, quý khách vui lòng cung cấp các thông tin sau:

  • Tổng chiều dài và chiều dài cuộn cáp tối thiểu
  • Cấp điện áp
  • Số lõi
  • Cỡ ruột dẫn và ruột trung tính
  • Vật liệu ruột dẫn (ví dụ: đồng/nhôm)
  • Vật liệu cách điện (ví dụ: PVC/XLPE)
  • Độn sợi hay bọc lót
  • Giáp băng hoặc sợi (nhôm hoặc thép)
  • Vật liệu vỏ
  • Tiêu chuẩn áp dụng (ví dụ: TCVN, ASTM, IEC, BS, DIN, AS)

Để xem bảng giá cáp điện CADIVI mới nhất năm 2024 và các thông tin chi tiết về công suất chịu tải, cũng như việc sử dụng dây cáp điện CADIVI trong xây dựng nhà ở, vui lòng liên hệ trực tiếp với Cáp điện TCT. Chúng tôi cam kết mang đến những sản phẩm chính hãng, chất lượng cao.
