Cáp điều khiển chống nhiễu uy tín, chính hãng 100%

5/5 - (1 bình chọn)

Trong môi trường công nghiệp ngày nay, việc đảm bảo sự ổn định và an toàn của hệ thống điều khiển là yếu tố cốt yếu. Cáp điều khiển chống nhiễu đã chứng tỏ mình là một giải pháp hiệu quả để đối phó với những tác động nhiễu từ môi trường xung quanh. Bài viết này sẽ đi sâu vào tìm hiểu về cáp điều khiển chống nhiễu, ưu điểm và lợi ích mà chúng mang lại.

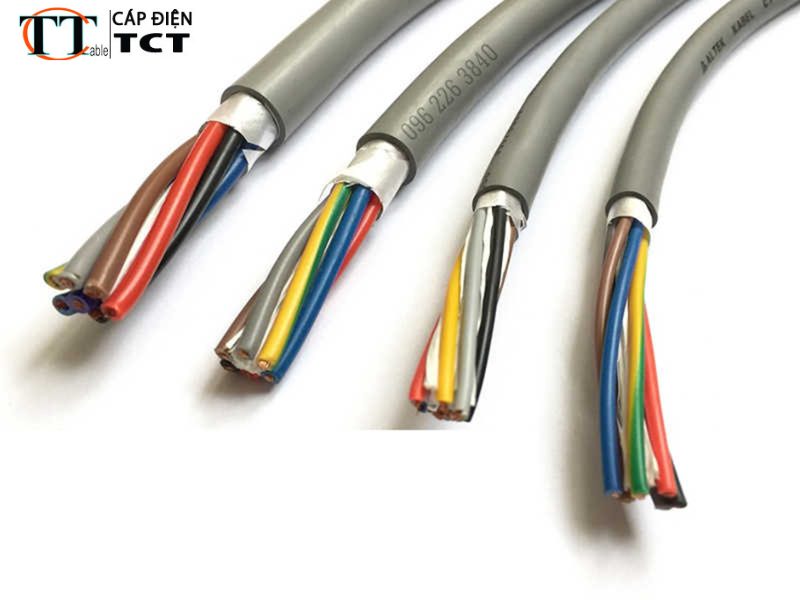

Cáp điều khiển chống nhiễu

I.Đặc tính của cáp điều khiển chống nhiễu

Cáp điều khiển chống nhiễu là một loại cáp được thiết kế đặc biệt để đáp ứng các yêu cầu đặc thù của các môi trường công nghiệp khắc nghiệt, nơi có nhiều tác nhân gây nhiễu điện từ và nhiễu từ. Dưới đây là một số đặc tính chính của cáp điều khiển chống nhiễu:

Chống nhiễu điện từ (EMI) và nhiễu từ (RFI)

Cáp điều khiển chống nhiễu được thiết kế để chống lại tác động của nhiễu điện từ, nhiễu từ. Nó giúp duy trì tín hiệu điều khiển ổn định và chính xác, ngay cả trong môi trường có nhiều nguồn tạo ra nhiễu.

  • Bảo vệ tín hiệu

Các tín hiệu điều khiển như dữ liệu, tín hiệu analog,  kỹ thuật số có thể bị nhiễu và biến dạng trong môi trường công nghiệp. Cáp điều khiển chống nhiễu giúp bảo vệ các tín hiệu này khỏi sự nhiễu loạn, đảm bảo chất lượng tín hiệu.

  • Vật liệu chất lượng cao

Cáp điều khiển chống nhiễu thường được sản xuất từ các vật liệu chất lượng cao, bao gồm cả lớp vỏ bảo vệ. Nó giúp đảm bảo khả năng chịu được các yếu tố khắc nghiệt như nhiệt độ cao, hóa chất, va đập và bức xạ.

  • Độ bền và tuổi thọ

Các cáp này thường có độ bền và tuổi thọ cao hơn so với các loại cáp thông thường. Vấn đề này là quan trọng trong môi trường công nghiệp, nơi thay thế và bảo trì cáp có thể phức tạp và tốn kém.

  • Tính linh hoạt và dễ sử dụng

Cáp điều khiển chống nhiễu thường được thiết kế để dễ dàng cài đặt và điều chỉnh trong các hệ thống phức tạp. Tính linh hoạt của chúng giúp dễ dàng uốn cong, điều chỉnh theo nhiều hình dáng và góc độ khác nhau.

  • An toàn cao

Cáp điều khiển chống nhiễu thường được thiết kế với tính năng chống cháy, chống nổ, chống tác động của các yếu tố môi trường nguy hiểm. Nó giúp đảm bảo an toàn cho cả hệ thống và nhân viên.

  • Khả năng chống thời tiết

Một số cáp điều khiển chống nhiễu còn được thiết kế để chịu được tác động của thời tiết khắc nghiệt như ẩm ướt, nhiệt độ thay đổi đột ngột và tác động từ môi trường ngoại vi.

Những đặc tính này cùng nhau tạo nên cáp điều khiển chống nhiễu như một giải pháp quan trọng trong việc đảm bảo hoạt động ổn định của hệ thống điều khiển trong môi trường công nghiệp đầy thách thức.

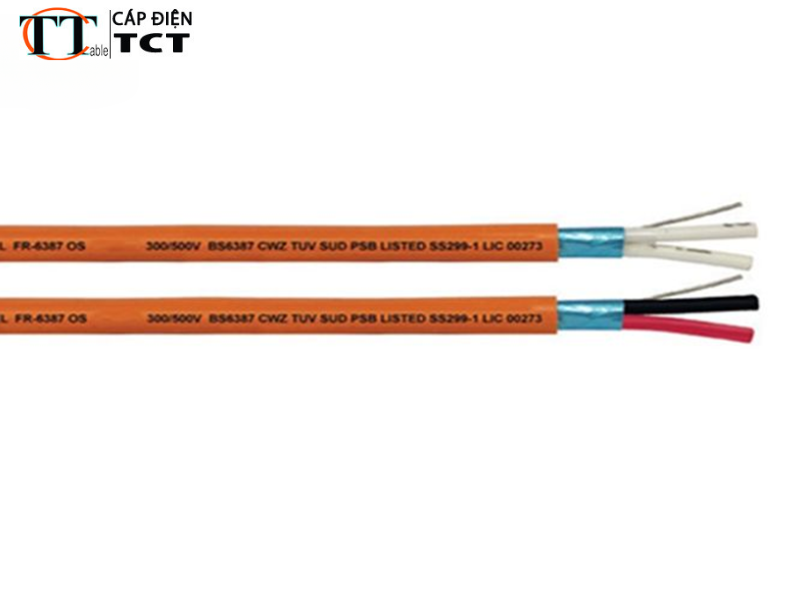

Cáp điều khiển chống nhiễu

II.Các thành phần cấu tạo của cáp điều khiển chống nhiễu

Cáp điều khiển chống nhiễu được thiết kế đặc biệt để chống lại tác động của nhiễu điện từ và nhiễu từ môi trường xung quanh. Để đáp ứng mục tiêu này, chúng có các thành phần cấu tạo cơ bản sau:

  • Dây dẫn

Đây là phần trung tâm của cáp, được sử dụng để truyền tải tín hiệu điều khiển. Dây dẫn thường được làm bằng đồng hoặc nhôm, tùy thuộc vào yêu cầu của ứng dụng cụ thể.

  • Lớp cách điện

Lớp cách điện bao bọc dây dẫn để ngăn ngừa sự tiếp xúc hoặc xung đột giữa các dây dẫn khác nhau và ngăn ngừa xảy ra hệt short-circuit. Loại cách điện thường sử dụng là PVC (Polyvinyl chloride), XLPE (Cross-Linked Polyethylene) hoặc PE (Polyethylene).

  • Lớp chống nhiễu

Đây là một thành phần quan trọng trong cáp điều khiển chống nhiễu. Lớp này được thêm vào để bảo vệ tín hiệu khỏi tác động của nhiễu điện từ và nhiễu từ môi trường xung quanh. Có hai loại chính của lớp chống nhiễu:

  • Chống nhiễu động (nhiễu từ): Lớp này thường được làm bằng bện dây dẫn chống nhiễu xung quanh dây dẫn chính. Các dây dẫn chống nhiễu thường được bện thành dạng xoắn đôi (twisted pair) hoặc ba (triple) để giảm thiểu tác động của nhiễu từ.
  • Chống nhiễu tĩnh (nhiễu điện từ): Đây thường là một lớp kim loại bọc xung quanh cả dây dẫn và lớp chống nhiễu động để tạo ra một lớp chắn kim loại. Kim loại thông thường là nhôm hoặc đồng và giúp tạo ra một vùng bảo vệ chống lại nhiễu điện từ.
  • Vỏ bọc ngoài

Vỏ bọc ngoài bảo vệ toàn bộ cấu trúc của cáp khỏi các yếu tố môi trường bên ngoài như ẩm ướt, hóa chất và cơ học. Vỏ bọc thường được làm bằng PVC, PUR (Polyurethane) hoặc các vật liệu bảo vệ khác.

  • Lớp cách điện bọc ngoài (nếu cần)

Đối với môi trường đòi hỏi độ cách điện cao hơn, một lớp cách điện bọc ngoài có thể được thêm vào để tăng cường khả năng cách điện của cáp.

Tùy thuộc vào ứng dụng cụ thể, yêu cầu kỹ thuật, cấu trúc và vật liệu của các thành phần trên có thể thay đổi. Tuy nhiên, mục tiêu chung vẫn là đảm bảo rằng cáp điều khiển chống nhiễu có khả năng chịu được môi trường khắc nghiệt, đảm bảo truyền tải tín hiệu điều khiển một cách ổn định và an toàn.

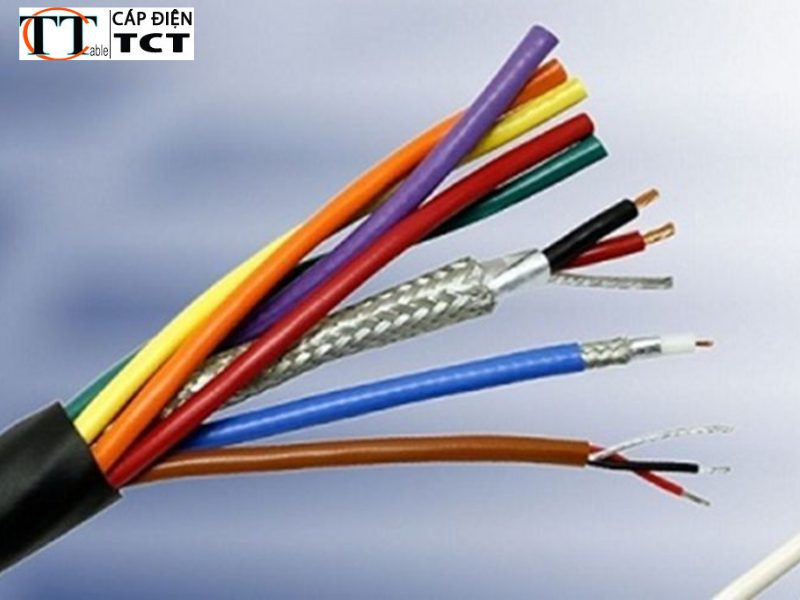

Cáp điều khiển chống nhiễu

III.Một số kí hiệu trên dây cáp điều khiển chống nhiễu bạn cần biết

Trên các dây cáp điều khiển chống nhiễu, có một số kí hiệu, thông số quan trọng bạn cần biết để hiểu cấu trúc và tính năng của chúng. Dưới đây là một số kí hiệu quan trọng:

  • Số lõi và tiết diện

Ký hiệu này cho biết số lõi (dây dẫn), diện tích tiết diện của mỗi lõi. Ví dụ: 4×1.5mm² cho biết cáp có 4 lõi và mỗi lõi có tiết diện 1.5mm².

  • Cấu trúc lõi

Kí hiệu này mô tả cách các lõi được tổ chức. Các cấu trúc thường gặp bao gồm:

  • Đơn lõi (Single Core): Mỗi lõi có một dây dẫn đơn.
  • Dây xoắn đôi (Twisted Pair): Hai lõi được xoắn với nhau để giảm thiểu nhiễu điện từ.
  • Dây xoắn ba (Triad): Ba lõi được xoắn lại với nhau.
  • Đa lõi (Multi-Core): Có nhiều lõi riêng biệt.
  • Kí hiệu về cách điện và lớp bảo vệ

Cáp điều khiển chống nhiễu thường có các lớp cách điện và lớp bảo vệ bọc bên ngoài. Kí hiệu thường được sử dụng:

  • YM: Cách điện bằng PVC (Polyvinyl Chloride).
  • YCY: Cách điện bằng PVC, lớp bọc ngoài bằng PVC.
  • CY: Cách điện bằng PVC và lớp bọc ngoài bằng kim loại, thường là lá nhôm hoặc đồng.
  • Kí hiệu về chống nhiễu

Các kí hiệu này thường xuất hiện sau kí hiệu cách điện, lớp bảo vệ, và nói về loại chống nhiễu được sử dụng:

  • C: Chống nhiễu bằng dây bện (chống nhiễu động).
  • CC: Cách điện bằng PVC, lớp chống nhiễu bằng dây bện.
  • CX: Cách điện bằng PVC, lớp chống nhiễu bằng kim loại.
  • Kí hiệu về chất liệu vỏ bọc

Cáp điều khiển chống nhiễu thường có vỏ bọc ngoài để bảo vệ khỏi yếu tố môi trường. Các kí hiệu thường gặp:

  • V: Vỏ bọc bằng PVC.
  • PUR: Vỏ bọc bằng Polyurethane (có tính linh hoạt và chống ẩm tốt).
  • Kí hiệu về tiêu chuẩn và chứng nhận

Các cáp thường tuân theo các tiêu chuẩn quốc tế như IEC (International Electrotechnical Commission). Kí hiệu này thường xuất hiện sau tên sản phẩm.

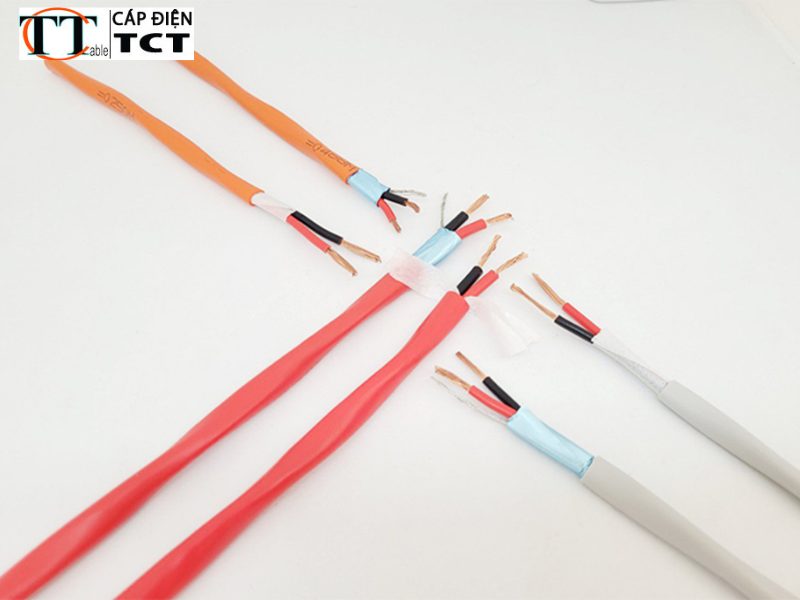

Nhớ rằng các kí hiệu, thông số có thể thay đổi tùy theo quốc gia và nhà sản xuất. Luôn kiểm tra thông số cụ thể trên hộp hoặc tài liệu của sản phẩm để hiểu rõ hơn về cấu trúc và tính năng của cáp điều khiển chống nhiễu cụ thể mà bạn đang sử dụng.Cáp điều khiển chống nhiễu

IV.Lựa chọn và cài đặt cáp điều khiển chống nhiễu

Lựa chọn và cài đặt cáp điều khiển chống nhiễu là một phần quan trọng trong việc đảm bảo hiệu suất ổn định, an toàn cho hệ thống điều khiển trong môi trường công nghiệp. Dưới đây là những hướng dẫn cơ bản về cách lựa chọn và cài đặt cáp điều khiển chống nhiễu:

  • Lựa chọn cáp điều khiển chống nhiễu

  • Xác định yêu cầu cụ thể: Đầu tiên, xác định các yêu cầu cụ thể của hệ thống điều khiển. xác định yêu cầu cụ thể bao gồm tần số, khoảng cách truyền tải, môi trường làm việc, và các yếu tố khác có thể ảnh hưởng đến tín hiệu.
  • Chọn loại cáp phù hợp: Dựa trên yêu cầu, chọn loại cáp điều khiển chống nhiễu phù hợp như cáp có lưới chống nhiễu hoặc lá chắn bằng kim loại. Cáp có lớp vỏ bảo vệ bên ngoài và lõi bên trong được bọc lớp lá chắn giúp bảo vệ tốt hơn khỏi nhiễu.
  • Xem xét tiêu chuẩn chất lượng: Kiểm tra xem cáp có tuân theo các tiêu chuẩn chất lượng như UL, CE, ISO không. Các tiêu chuẩn này đảm bảo rằng cáp đáp ứng các yêu cầu an toàn và hiệu suất.
  • Cài đặt cáp điều khiển chống nhiễu

  • Chuẩn bị trước cài đặt: Trước khi cài đặt, kiểm tra các tài liệu hướng dẫn của nhà sản xuất để biết về yêu cầu và hướng dẫn cài đặt cụ thể.
  • Chọn đúng phương pháp cài đặt: Cáp điều khiển chống nhiễu thường được cài đặt trong ống dẫn, ống cống hoặc treo trên các giá đỡ. Đảm bảo rằng phương pháp cài đặt được lựa chọn là phù hợp với môi trường làm việc và yêu cầu của hệ thống.
  • Tránh gấp quá mức: Tránh gấp quá mức cáp khi cài đặt để tránh làm hỏng lõi bên trong. Cáp gấp quá mức có thể làm giảm hiệu suất truyền tải tín hiệu.
  • Bảo vệ lớp vỏ: Đảm bảo lớp vỏ và lớp bảo vệ bên ngoài của cáp không bị hư hại trong quá trình cài đặt. Lớp vỏ đóng vai trò quan trọng trong việc bảo vệ lõi bên trong khỏi các yếu tố môi trường.
  • Kiểm tra sau khi cài đặt: Sau khi cài đặt, kiểm tra kỹ lưỡng tình trạng cáp để đảm bảo không có vết nứt, gãy hoặc tình trạng bất thường nào.
  • Tham khảo chuyên gia

Nếu bạn không chắc chắn về cách lựa chọn và cài đặt cáp điều khiển chống nhiễu, hãy tìm đến các chuyên gia hoặc nhà sản xuất để được tư vấn và hỗ trợ.

Lựa chọn, cài đặt cáp điều khiển chống nhiễu đòi hỏi sự cẩn thận và hiểu biết về yêu cầu cụ thể của hệ thống điều khiển và môi trường làm việc. Bằng cách tuân thủ các hướng dẫn trên, bạn có thể đảm bảo rằng hệ thống của bạn hoạt động ổn định và an toàn trong môi trường khắc nghiệt.



Bạn đang tìm kiếm giải pháp hoàn hảo cho việc cải thiện hiệu suất hệ thống điều khiển trong môi trường khắc nghiệt? Hãy đặt niềm tin vào chúng tôi – Công cty TNHH Thương Mại và Dịch Vụ TCT – chuyên cung cấp các loại cáp điều khiển chống nhiễu chất lượng cao, đảm bảo sự ổn định và an toàn cho hệ thống của bạn.
