Bảng tra tiết diện dây dẫn điện theo dòng điện, công suất và khoảng cách

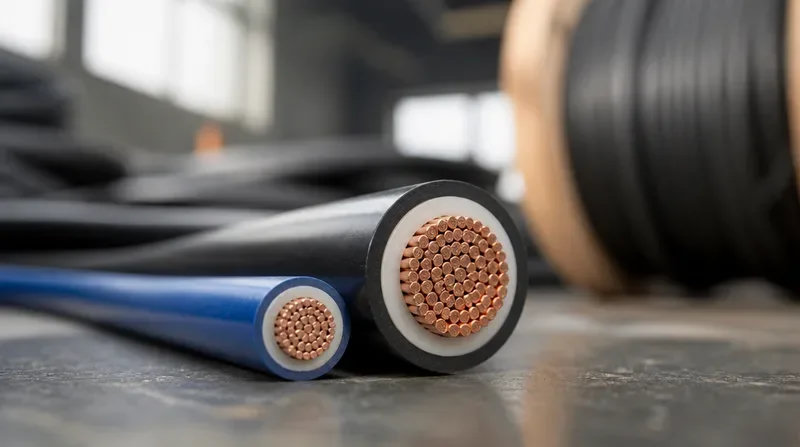

Một sợi dây nhỏ hơn tải thực tế có thể nóng lên sau vài giờ, dù lúc mới bật thiết bị vẫn chạy bình thường. Vì vậy, bảng tra tiết diện dây dẫn điện là công cụ rất đáng có trước khi mua dây hoặc thi công điện. Nó giúp bạn kiểm tra công suất, dòng tải, điện 1 pha hoặc 3 pha, chiều dài dây và điều kiện lắp đặt. Nhiều chủ nhà và thợ điện nhỏ vẫn chọn dây theo kinh nghiệm. Cách này nhanh, nhưng dễ bỏ sót dòng điện cho phép và độ sụt áp. Đặc biệt, các tải như bếp từ, máy lạnh, bình nóng lạnh và motor cần kiểm tra kỹ hơn.
Bảng tra tiết diện dây dẫn điện theo dòng điện và công suất
Bảng tra nhanh theo tiết diện phổ biến
Bảng dưới đây dùng cho tham khảo nhanh với dây đồng thông dụng. Các mức công suất được ước tính theo điện 1 pha 220V và 3 pha 380V. Cụ thể, hệ số công suất thực tế có thể làm kết quả thay đổi.
| Tiết diện dây | Dòng điện cho phép tham khảo | Công suất 1 pha 220V | Công suất 3 pha 380V | Ứng dụng gợi ý |
|---|---|---|---|---|
| 1.5mm2 | 10-16A | 2.2-3.5kW | 6.5-10.5kW | Đèn, quạt, tải nhẹ |
| 2.5mm2 | 16-25A | 3.5-5.5kW | 10.5-16.4kW | Ổ cắm, máy giặt, tủ lạnh |
| 4mm2 | 25-32A | 5.5-7kW | 16.4-21kW | Máy lạnh, bình nóng lạnh nhỏ |
| 6mm2 | 32-40A | 7-8.8kW | 21-26.3kW | Bếp từ, bình nóng lạnh lớn |
| 10mm2 | 40-63A | 8.8-13.8kW | 26.3-41.4kW | Dây tổng tầng, tải lớn |
| 16mm2 | 63-80A | 13.8-17.6kW | 41.4-52.6kW | Cấp nguồn chính công trình nhỏ |
| 25mm2 | 80-100A | 17.6-22kW | 52.6-65.8kW | Nhà xưởng nhỏ, tủ điện nhánh |
Đáng chú ý, bảng chọn tiết diện dây dẫn theo công suất không thay thế tài liệu kỹ thuật. Bạn vẫn cần kiểm tra loại dây CV, CVV, CXV, vật liệu ruột dẫn và tiêu chuẩn nhà sản xuất. Ngoài ra, cách đi dây cũng ảnh hưởng mạnh đến dòng tải an toàn.
Cách đọc bảng nhanh
Trước tiên, hãy xác định tổng tải của mạch. Sau đó, bạn quy đổi công suất ra dòng điện. Tiếp theo, chọn tiết diện có dòng điện cho phép lớn hơn dòng tải. Sau bước đó, hãy kiểm tra chiều dài dây. Dây dài có thể cần tăng tiết diện để giảm sụt áp. Bạn có thể tham khảo khái niệm voltage drop để hiểu rõ hơn về hiện tượng này.
Trả lời nhanh câu hỏi thường gặp
- Dây 1.5 chịu được bao nhiêu W? Khoảng 2.200-3.500W cho điện 1 pha, tùy loại dây và cách lắp.
- Dây 2.5 chịu được bao nhiêu W? Khoảng 3.500-5.500W cho nhiều mạch ổ cắm dân dụng.
- Dây 4.0 chịu tải bao nhiêu A? Thường tham khảo khoảng 25-32A.
- Dây 6mm2 dùng cho tải nào? Thường dùng cho bếp từ, bình nóng lạnh lớn hoặc mạch tải riêng.
Cách tính tiết diện dây dẫn cho điện 1 pha và 3 pha
Công thức tính tiết diện cơ bản
Cách tính tiết diện dây dẫn thường bắt đầu từ công thức S = I / J. Trong đó:
- S là tiết diện dây
- I là dòng điện tải
- J là mật độ dòng điện cho phép.
Công thức này giúp bạn kiểm tra nhanh trước khi đối chiếu bảng. Với dây đồng, mật độ dòng điện thường cao hơn dây nhôm. Mặt khác, dây nhôm cần tiết diện lớn hơn để tải cùng một dòng. Vì vậy, bạn không nên thay dây đồng bằng dây nhôm cùng kích thước.
Tính dòng điện 1 pha
Với điện dân dụng 220V, công thức thường dùng là I = P / (U x cosφ). Trong đó, P là công suất, U là điện áp và cosφ là hệ số công suất. Với tải thuần trở như bếp điện, cosφ thường gần 1.
Ví dụ, một bếp từ 3.500W dùng điện 220V có dòng khoảng 15.9A nếu cosφ gần 1. Vì vậy, dây 2.5mm2 có thể phù hợp trong nhiều trường hợp. Tuy nhiên, nếu dây dài hoặc đi trong ống kín, bạn nên cân nhắc 4mm2.
Tính dòng điện 3 pha
Với điện 3 pha 380V, công thức là I = P / (√3 x U x cosφ). Công thức này thường dùng cho motor, máy bơm, máy nén và hệ thống công trình. Đặc biệt, motor có dòng khởi động cao hơn dòng chạy ổn định.
Ví dụ, motor 7.5kW dùng điện 3 pha và cosφ 0.8 có dòng khoảng 14.2A. Khi tra bảng, bạn không chỉ nhìn dòng chạy. Bạn cần xét dòng khởi động, chiều dài cáp và môi trường lắp đặt. Nhìn chung, chọn dây theo công suất giúp ước lượng nhanh. Tuy nhiên, chọn theo dòng điện cho kết quả kỹ thuật đáng tin hơn. Vì vậy, bảng tra dòng điện cho phép của dây dẫn vẫn là bước kiểm tra quan trọng.
Gợi ý chọn dây điện cho nhà ở và công trình nhỏ
Bảng ứng dụng thực tế
Nhà ở thường có nhiều nhóm tải khác nhau. Đèn, quạt, tivi và tủ lạnh không giống bếp từ hoặc máy nước nóng. Vì vậy, bạn nên chia mạch theo chức năng thay vì gom tất cả vào một dây.
| Nhóm mạch | Tiết diện gợi ý | Ghi chú sử dụng |
|---|---|---|
| Chiếu sáng | 1.5mm2 | Đèn, quạt trần, tải nhẹ |
| Ổ cắm phòng | 2.5mm2 | Tivi, sạc, máy tính, tủ lạnh |
| Máy lạnh | 2.5-4mm2 | Nên dùng mạch riêng |
| Bình nóng lạnh | 4-6mm2 | Cần CB chống rò phù hợp |
| Bếp từ | 4-6mm2 | Không nên chung với ổ cắm thường |
| Dây tổng tầng | 6-10mm2 | Tùy tổng tải từng tầng |
| Dây cấp nguồn chính | 10-25mm2 | Cần tính theo tổng công suất |
Cụ thể, máy giặt, lò vi sóng, điều hòa và bếp điện nên có mạch rõ ràng. Cách này giúp dễ kiểm tra khi có sự cố. Ngoài ra, từng mạch riêng cũng giúp CB bảo vệ chính xác hơn.
5 bước cần lưu ý trước khi mua dây
- Xác định tổng công suất của từng mạch, không chỉ từng thiết bị riêng lẻ.
- Quy đổi ra dòng điện theo công thức 1 pha hoặc 3 pha.
- Tra bảng tiết diện dây điện theo công suất và chọn dây có biên an toàn.
- Kiểm tra độ sụt áp, nhất là tuyến dây dài hơn 20-30m.
- Chọn CB/aptomat phù hợp với tiết diện dây và loại tải.
Quan trọng hơn, CB không nên lớn hơn khả năng chịu tải của dây. Nếu dây nhỏ nhưng CB quá lớn, CB có thể không ngắt kịp. Khi đó, dây đã nóng nguy hiểm trước khi thiết bị bảo vệ hoạt động. Chọn dây đúng tải giúp tiết kiệm chi phí mà vẫn vận hành ổn định. Mặt khác, nó cũng giúp việc sửa chữa sau này đơn giản hơn. Một sơ đồ mạch rõ ràng luôn đáng giá hơn vài mét dây tiết kiệm sai chỗ.
Khi nào cần tăng tiết diện dây so với bảng tra?
Khi tuyến dây dài hoặc dễ sụt áp
Chiều dài đường dây càng lớn, điện trở càng tăng. Do đó, điện áp cuối đường dây có thể thấp hơn đáng kể. Trường hợp này thường gặp ở dây cấp ra sân vườn, nhà xưởng nhỏ hoặc máy bơm xa nhà. Nếu đèn bị mờ khi máy bơm khởi động, đó là dấu hiệu cần kiểm tra. Ngoài ra, motor chạy yếu hoặc nóng bất thường cũng đáng lưu ý. Khi sụt áp vượt mức cho phép, bạn nên tăng tiết diện dây.
Khi điều kiện lắp đặt làm dây nóng hơn
Dây đi âm tường, đi trong ống hoặc bó nhiều sợi thường tản nhiệt kém hơn dây đi thoáng. Vì vậy, dòng tải an toàn có thể giảm. Trên máng cáp hoặc chôn đất, điều kiện tản nhiệt lại khác nữa. Nhiệt độ môi trường cao cũng làm dây nóng nhanh hơn. Đặc biệt, tải chạy liên tục trong nhiều giờ cần có biên an toàn. Ví dụ, máy bơm, tủ đông, motor quạt công nghiệp và dây cấp tủ điện không nên chọn sát ngưỡng.
Khi loại dây và vật liệu khác nhau
Loại cách điện PVC và XLPE có khả năng chịu nhiệt khác nhau. Dây CV, CVV, CXV, dây đơn cứng, dây mềm và cáp có giáp cũng không giống nhau. Bên cạnh đó, cáp ruột đồng thường dẫn điện tốt hơn cáp ruột nhôm cùng tiết diện. Bạn không nên áp dụng máy móc bảng tra của một thương hiệu cho mọi loại dây. Bảng Cadivi hoặc bảng nhà sản xuất khác nên dùng đúng dòng sản phẩm. Cụ thể, hãy đọc thông số in trên vỏ dây và tài liệu kỹ thuật đi kèm.
Nếu hệ thống có công suất lớn, hãy nhờ kỹ sư điện hoặc thợ có chuyên môn kiểm tra. Họ cần xem tải, sụt áp, CB, tiếp địa và phương án thi công. Đây là khoản kiểm tra nhỏ so với rủi ro cháy nổ.
Công ty TNHH Thương Mại và Dịch Vụ TCT – Đơn vị cung cấp dây cáp điện chất lượng cao
Công ty TNHH Thương Mại và Dịch Vụ TCT hỗ trợ tư vấn và cung cấp dây cáp điện cho nhà ở, công trình nhỏ và nhu cầu doanh nghiệp. Đơn vị có thể giúp khách hàng đối chiếu công suất thiết bị, dòng điện, loại dây và ngân sách. Nhờ đó, việc chọn tiết diện phù hợp trở nên rõ ràng hơn. Trước khi liên hệ, bạn nên chuẩn bị vài thông tin cơ bản. Cụ thể, hãy ghi lại tổng công suất, điện áp 1 pha hoặc 3 pha, chiều dài tuyến dây và môi trường lắp đặt. Ngoài ra, hãy nêu rõ loại tải như bếp, máy lạnh, motor hay tủ điện.
Khi mua dây cáp, đừng chỉ nhìn giá theo mét. Bạn cần kiểm tra thương hiệu, tem nhãn, thông số in trên vỏ dây, tiết diện thực và chứng từ. Đặc biệt, chính sách bảo hành cũng giúp bạn yên tâm hơn khi thi công. Hàng kém chất lượng có thể thiếu tiết diện, pha tạp ruột dẫn hoặc dùng lớp cách điện mỏng. Vì vậy, dây dễ nóng dù nhìn bên ngoài vẫn mới. Một cuộn dây rẻ hơn ban đầu có thể tạo chi phí sửa chữa lớn về sau.
Tóm lại, bảng tra tiết diện dây dẫn điện giúp bạn chọn dây nhanh hơn và ít sai sót hơn. Tuy nhiên, quyết định cuối cùng vẫn cần dựa trên tải thực tế, dòng điện, điện áp 1 pha hoặc 3 pha, chiều dài dây, cách lắp đặt và vật liệu ruột dẫn. Hãy kiểm tra lại công suất, dòng tải và điều kiện thi công trước khi mua dây. Với hệ thống công suất lớn, bạn nên nhờ kỹ thuật viên hoặc đơn vị cung cấp uy tín tư vấn. Quan trọng hơn, chọn đúng ngay từ đầu sẽ giúp bảo vệ thiết bị và đảm bảo an toàn hệ thống điện.
