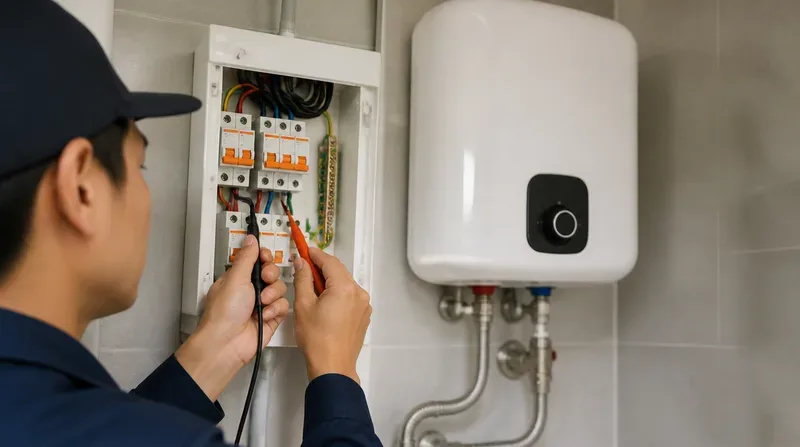

Dây điện cho bình nóng lạnh dùng loại nào? Chọn đúng 2,5–6 mm² để tránh quá tải
Dây điện cho bình nóng lạnh dùng loại nào phụ thuộc trước hết vào công suất thiết bị, sau đó mới xét chiều dài tuyến dây, phương pháp đi dây và điều kiện nhiệt độ tại vị trí lắp đặt. Với bình gián tiếp công suất khoảng 1.500–2.500 W, dây đồng 2,5 mm² thường đáp ứng được. Bình trực tiếp từ 3.500–4.500 W thường cần dây 4 mm², còn thiết bị công suất cao hơn có thể phải dùng dây 6 mm². Tuy nhiên, lựa chọn tiết diện chỉ là một phần của hệ thống an toàn. Bình nóng lạnh cần được cấp bằng mạch điện riêng, có dây tiếp địa và thiết bị bảo vệ dòng rò phù hợp. Người dùng không nên chọn dây chỉ dựa vào dung tích bình hoặc kinh nghiệm truyền miệng.
[GIẢI ĐÁP] Dây điện cho bình nóng lạnh dùng loại nào?

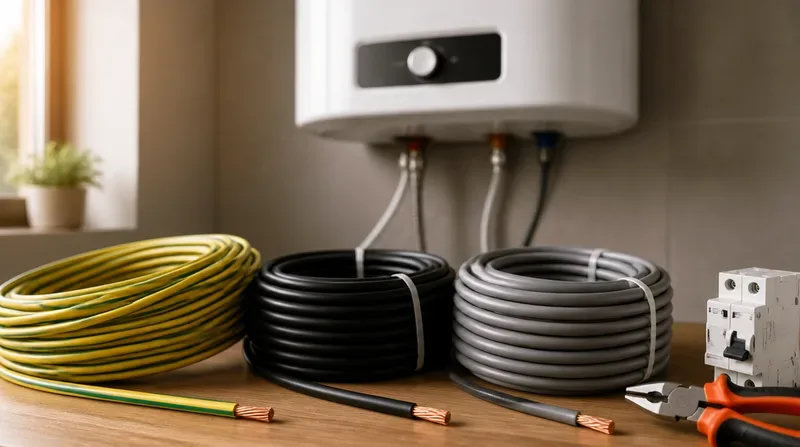

Có thể tham khảo lựa chọn ban đầu như sau:
| Công suất bình nóng lạnh | Dòng điện ước tính ở 220 V | Tiết diện dây đồng tham khảo |
|---|---|---|
| Đến 2.500 W | Đến khoảng 11,4 A | 2,5 mm² |
| Trên 2.500–3.500 W | Khoảng 11,4–15,9 A | 4 mm² |
| Trên 3.500–4.500 W | Khoảng 15,9–20,5 A | 4 mm², cân nhắc 6 mm² nếu tuyến dài |
| Trên 4.500–5.500 W | Khoảng 20,5–25 A | 6 mm² |
| Trên 5.500–7.000 W | Khoảng 25–31,8 A | 6 mm² hoặc lớn hơn theo hướng dẫn của hãng |
Bảng trên áp dụng cho ruột dẫn bằng đồng, tuyến dây không quá dài và được thi công trong điều kiện thông thường. Nếu dây đi âm tường dài, đặt chung nhiều mạch, luồn trong ống kín hoặc đi qua khu vực nóng, kỹ sư cần kiểm tra lại khả năng tải và sụt áp trước khi chốt tiết diện.
Tài liệu lắp đặt của một số bình nước nóng gián tiếp yêu cầu kiểm tra tiết diện cáp theo công suất ghi trên nhãn máy, đồng thời quy định mức tiết diện tối thiểu đối với từng phương án kết nối. Điều này cho thấy thông số trong sách hướng dẫn của chính thiết bị luôn cần được ưu tiên.
Vì sao bình nóng lạnh cần một đường dây điện riêng?
Bình nóng lạnh sử dụng thanh đốt điện trở để gia nhiệt nên thường duy trì công suất lớn trong một khoảng thời gian liên tục. Nếu dùng chung đường dây với máy giặt, điều hòa, ấm siêu tốc hoặc thiết bị công suất cao khác, tổng dòng điện có thể vượt khả năng chịu tải của dây.
Khi dây dẫn bị quá tải, nhiệt độ ruột dẫn và lớp cách điện sẽ tăng lên. Tình trạng kéo dài có thể gây lão hóa PVC, lỏng đầu nối, cháy xém thiết bị đóng cắt hoặc phát sinh nguy cơ chập điện.
Một mạch điện riêng giúp:
- Giới hạn tải trên đường dây: Dây chỉ cấp điện cho bình nóng lạnh, tránh cộng dồn công suất với thiết bị khác.
- Chọn thiết bị bảo vệ chính xác: Aptomat được tính theo công suất bình và khả năng chịu tải của dây.
- Dễ cô lập khi sửa chữa: Có thể ngắt riêng bình nóng lạnh mà không làm mất điện các khu vực khác.
- Giảm số điểm nối trung gian: Hạn chế tiếp xúc kém, phát nhiệt tại ổ cắm hoặc hộp nối.
- Tăng khả năng kiểm soát dòng rò: Mạch riêng thuận tiện lắp RCBO hoặc RCD có độ nhạy phù hợp.
Nên sử dụng đường dây riêng do bình nóng lạnh thuộc nhóm thiết bị có công suất lớn, không nên dùng chung tùy tiện với nhiều thiết bị gia đình khác.
Không nên chọn dây theo dung tích bình nóng lạnh
Nhiều người cho rằng bình 15 lít dùng dây nhỏ, bình 30 hoặc 50 lít phải dùng dây lớn. Cách chọn này chưa chính xác vì dung tích không quyết định trực tiếp dòng điện chạy qua dây. Hai bình có dung tích khác nhau vẫn có thể cùng sử dụng thanh đốt 2.500 W. Khi đó, dòng làm việc gần như tương đương và yêu cầu đối với dây cấp nguồn không thay đổi đáng kể.
Thông số cần kiểm tra là:
- Công suất định mức, đơn vị W hoặc kW.
- Điện áp sử dụng, thường khoảng 220–230 V.
- Loại bình trực tiếp hay gián tiếp.
- Yêu cầu tiết diện cáp trong tài liệu lắp đặt.
- Dòng định mức của thiết bị bảo vệ được nhà sản xuất khuyến nghị.
Hãy đọc tem thông số trên thân bình hoặc sách hướng dẫn trước khi mua dây. Không nên suy đoán tiết diện từ dung tích, thương hiệu hoặc kích thước bên ngoài của sản phẩm.
Cách tính dòng điện của bình nóng lạnh
Bình nóng lạnh sử dụng tải điện trở nên có thể ước tính dòng làm việc theo công thức: I = P / U
Trong đó:
- I là dòng điện, đơn vị ampe.
- P là công suất bình, đơn vị watt.
- U là điện áp cấp, đơn vị volt.
Ví dụ, bình gián tiếp có công suất 2.500 W, sử dụng điện áp 220 V: I = 2.500 / 220 ≈ 11,36 A
Với bình trực tiếp công suất 4.500 W: I = 4.500 / 220 ≈ 20,45 A
Kết quả tính dòng mới chỉ là dữ liệu đầu vào. Tiết diện dây còn phải phù hợp với phương pháp lắp đặt, nhiệt độ môi trường, số dây mang tải trong ống và chiều dài tuyến. Do đó, không nên lấy một giá trị mật độ dòng điện cố định rồi áp dụng cho mọi công trình. Hướng dẫn thiết kế cáp theo IEC xem xét nhiều hệ số hiệu chỉnh liên quan đến môi trường, cách bố trí và điều kiện tản nhiệt của dây.
Chọn dây cho bình nóng lạnh gián tiếp
Bình nóng lạnh gián tiếp có bình chứa, thanh đốt làm nóng nước trước khi sử dụng. Công suất phổ biến của nhóm này thường không cao bằng máy nước nóng trực tiếp.
Bình công suất đến 2.500 W
Với tuyến dây ngắn, đi riêng trong ống và không chịu nhiệt độ bất thường, dây đồng 2,5 mm² thường là phương án phù hợp.
Có thể sử dụng:
- Ba dây đơn Cu/PVC 1×2,5 mm² gồm dây pha, trung tính và tiếp địa.
- Cáp mềm ba lõi có tiết diện phù hợp nếu được nhà sản xuất cho phép.
- Cáp có vỏ bảo vệ ngoài khi tuyến dây có nguy cơ va chạm hoặc tiếp xúc với môi trường ẩm.
Bình công suất từ 2.500 đến 3.500 W
Ở nhóm công suất này, dây đồng 4 mm² tạo dư địa chịu tải tốt hơn, nhất là khi đường dây đi âm tường hoặc có chiều dài lớn. Không nên cố sử dụng dây 1,5 mm² chỉ vì bình vẫn có thể hoạt động. Dây nhỏ có thể không gây sự cố ngay nhưng dễ nóng tại đầu nối và làm lớp cách điện nhanh xuống cấp khi thiết bị vận hành lâu.
Chọn dây cho máy nước nóng trực tiếp
Máy nước nóng trực tiếp làm nóng dòng nước ngay trong quá trình sử dụng. Vì không có bình tích trữ lớn, thiết bị cần thanh đốt công suất cao hơn để đạt nhiệt độ yêu cầu.
Máy công suất 3.500–4.500 W
Dây đồng 4 mm² thường được lựa chọn cho nhóm công suất này. Nếu tuyến cấp điện dài, đi chung ống với nhiều dây khác hoặc lắp tại khu vực có nhiệt độ cao, có thể cần nâng lên 6 mm² sau khi kiểm tra tải.
Máy công suất trên 4.500 W
Với máy từ khoảng 4.500–5.500 W, nên ưu tiên dây đồng 6 mm² và lựa chọn RCBO theo thông số kỹ thuật của thiết bị. Máy từ 6.000 W trở lên cần được tính toán cẩn thận hơn. Ngoài tiết diện dây, phải kiểm tra khả năng cấp điện của tủ điện, dây nguồn tổng, công suất đăng ký và mức sụt áp trên toàn tuyến.
Không được mặc định mọi máy nước nóng trực tiếp đều dùng dây 4 mm². Công suất giữa các model có thể chênh lệch lớn, từ khoảng 3,5 kW đến trên 6 kW.

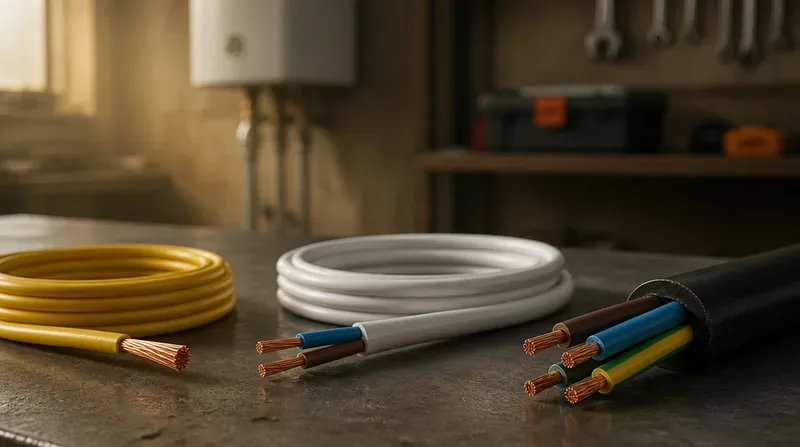

Nên dùng dây đơn hay cáp ba lõi cho bình nóng lạnh?
Cả dây đơn và cáp nhiều lõi đều có thể sử dụng nếu đúng quy cách và được thi công phù hợp.
Dùng dây đơn luồn ống
Phương án phổ biến trong nhà ở là sử dụng ba dây đơn ruột đồng:
- Dây pha L.
- Dây trung tính N.
- Dây bảo vệ PE màu vàng xanh.
Ưu điểm của dây đơn luồn ống là dễ lựa chọn từng màu, thuận tiện thay thế và phù hợp với hệ thống điện âm tường. Dây pha và dây trung tính phải có tiết diện bằng nhau. Với mạch dân dụng quy mô nhỏ, lựa chọn dây tiếp địa cùng tiết diện giúp thi công và kiểm soát vật tư thuận tiện hơn.
Dùng cáp ba lõi có vỏ
Cáp ba lõi gồm L, N và PE nằm trong một lớp vỏ chung. Loại cáp này phù hợp với đoạn đi nổi, đi trong máng hoặc khu vực cần tăng bảo vệ cơ học.
Người mua cần kiểm tra rõ:
- Số lõi và tiết diện từng lõi.
- Vật liệu ruột dẫn.
- Điện áp định mức.
- Vật liệu cách điện và vỏ.
- Khả năng uốn, bán kính uốn và phạm vi sử dụng.
- Tiêu chuẩn được nhà sản xuất công bố.
Không dùng dây đôi chỉ gồm pha và trung tính rồi bỏ dây tiếp địa. Mạch bình nóng lạnh nên có đủ ba đường dẫn L, N và PE.
4 Yếu tố có thể khiến dây phải tăng tiết diện
Chiều dài từ tủ điện đến bình
Tuyến càng dài thì điện trở và mức sụt áp càng tăng. Dây có thể không quá tải nhưng điện áp tại thiết bị vẫn bị giảm, ảnh hưởng đến khả năng làm nóng và độ ổn định của hệ thống. Với đường dây dài hàng chục mét, kỹ sư cần kiểm tra sụt áp thay vì chỉ nhìn vào dòng định mức. Việc tăng tiết diện giúp giảm điện trở và tổn thất trên tuyến.
Dây đi trong ống kín hoặc âm tường
Dây đặt trong ống kín có khả năng tản nhiệt kém hơn dây đi thoáng. Nếu nhiều mạch điện cùng nằm trong một ống, nhiệt do các dây sinh ra sẽ cộng dồn. Không nên nhồi nhiều dây tải lớn vào ống quá nhỏ. Cần chọn đường kính ống phù hợp, hạn chế đoạn uốn gấp và bảo đảm có thể kéo thay dây khi cần.
Nhiệt độ môi trường cao
Trần mái, hộp kỹ thuật kín hoặc vị trí gần nguồn nhiệt có thể làm giảm khả năng tải thực tế của dây. Khi nhiệt độ môi trường tăng, lớp cách điện khó tản nhiệt và nhanh lão hóa hơn.
Có kế hoạch nâng công suất thiết bị
Nếu gia đình dự kiến thay bình 2.500 W bằng máy trực tiếp 4.500 W, có thể cân nhắc lắp dây lớn ngay từ đầu. Tuy nhiên, dây lớn không đồng nghĩa được tự ý tăng aptomat. Thiết bị bảo vệ vẫn phải phù hợp với dây, tải và hướng dẫn của nhà sản xuất.
Bình nóng lạnh cần aptomat bao nhiêu ampe?
Aptomat không được chọn riêng lẻ mà phải phối hợp với công suất bình và khả năng chịu tải của dây dẫn.
Có thể tham khảo:
- Bình đến 2.500 W: thiết bị bảo vệ khoảng 16 A.
- Bình 2.500–3.500 W: khoảng 20 A.
- Máy 3.500–4.500 W: khoảng 25 A.
- Máy 4.500–5.500 W: khoảng 25–32 A tùy model.
- Thiết bị công suất cao hơn: lựa chọn theo tài liệu kỹ thuật và tính toán của người thiết kế.
Trong phòng tắm, nên ưu tiên RCBO hai cực có chức năng bảo vệ quá tải, ngắn mạch và dòng rò. Độ nhạy dòng dư 30 mA thường được sử dụng để tăng bảo vệ con người cho các mạch điện trong khu vực có bồn tắm hoặc vòi sen. Aptomat có dòng định mức quá lớn không giúp hệ thống “khỏe hơn”. Khi dây bị quá tải, aptomat quá lớn có thể không ngắt đúng lúc, khiến dây tiếp tục phát nhiệt.
Dây tiếp địa có bắt buộc không?
Dây tiếp địa là thành phần không nên thiếu đối với bình nóng lạnh có vỏ kim loại hoặc đầu nối PE. Dây này tạo đường dẫn có trở kháng thấp cho dòng điện sự cố đi về hệ thống nối đất. Khi có hiện tượng rò điện ra vỏ, hệ thống tiếp địa kết hợp với thiết bị bảo vệ dòng rò sẽ giúp ngắt nguồn nhanh hơn. Việc chỉ lắp ELCB hoặc RCBO nhưng không đấu tiếp địa đầy đủ không phải phương án hoàn chỉnh.
Cần lưu ý:
- Dây PE sử dụng màu vàng xanh.
- Đầu dây phải nối đúng cọc tiếp địa của bình.
- Không đấu dây tiếp địa vào đường ống nước, ống gas hoặc kết cấu kim loại tùy tiện.
- Hệ thống điện của công trình phải có mạng nối đất được kiểm tra.
- Không nối chung dây trung tính và dây tiếp địa tại vị trí tùy ý.
Cáp điện TCT – Đơn vị cung cấp dây điện phù hợp cho mạch bình nóng lạnh
Cáp điện TCT cung cấp nhiều quy cách dây điện dân dụng ruột đồng, cách điện PVC, phù hợp để triển khai mạch cấp nguồn riêng cho bình nóng lạnh trong nhà ở, căn hộ và công trình dân dụng.
Các sản phẩm có thể lựa chọn gồm:
- Dây đơn mềm Cu/PVC 1×2,5 mm² cho các mạch được tính toán phù hợp.
- Dây đơn mềm Cu/PVC 1×4 mm² cho bình công suất lớn hơn hoặc tuyến cần tăng dự phòng.
- Dây đơn cứng Cu/PVC 1×6 mm² cho máy nước nóng trực tiếp công suất cao.
- Cáp điện nhiều lõi có cách điện và vỏ bảo vệ theo yêu cầu thi công.
- Dây và cáp của TAYA, CADI-SUN, LS-VINA, GOLDCUP cùng nhiều thương hiệu khác.
Cáp điện TCT hiện có các quy cách dây dân dụng 1×2,5 mm², 1×4 mm² và 1×6 mm². Đơn vị đồng thời phân phối dây cáp của TAYA, CADI-SUN, LS-VINA và GOLDCUP cho nhiều nhóm công trình. Khi đặt hàng, khách hàng nên cung cấp công suất bình, chiều dài tuyến, cách đi dây và yêu cầu thương hiệu. Những thông tin này giúp xác định đúng quy cách, hạn chế mua dây thiếu tải hoặc tăng tiết diện không cần thiết.
Với câu hỏi dây điện cho bình nóng lạnh dùng loại nào, phương án phổ biến là dây đồng 2,5 mm² cho bình gián tiếp đến khoảng 2.500 W, dây 4 mm² cho thiết bị khoảng 3.500–4.500 W và dây 6 mm² cho máy công suất cao hơn. Đây là mức tham khảo, không thay thế việc kiểm tra tài liệu của nhà sản xuất và điều kiện lắp đặt thực tế.
Để hệ thống vận hành an toàn, cần kết hợp đường điện riêng, dây pha và trung tính đủ tiết diện, dây tiếp địa, RCBO chống dòng rò và đầu nối đúng kỹ thuật. Chủ đầu tư, nhà thầu và hộ gia đình có thể liên hệ Cáp điện TCT để được tư vấn quy cách dây, thương hiệu và khối lượng phù hợp với từng công trình.
