Cáp Cu/XLPE/PVC là gì? Cấu tạo, ký hiệu và cách chọn đúng
Cáp Cu/XLPE/PVC là gì là câu hỏi nhiều chủ đầu tư, nhà thầu cơ điện và kỹ sư quan tâm khi lựa chọn cáp điện cho nhà ở, tòa nhà hoặc nhà xưởng. Đây là loại cáp có ruột dẫn bằng đồng, lớp cách điện XLPE và vỏ bảo vệ PVC, thường được ký hiệu là cáp CXV. Nhờ khả năng dẫn điện ổn định, chịu nhiệt tốt và phù hợp với nhiều điều kiện lắp đặt cố định, cáp Cu/XLPE/PVC được sử dụng rộng rãi trong hệ thống điện hạ thế. Việc hiểu đúng cấu tạo, ký hiệu và thông số kỹ thuật sẽ giúp người dùng chọn đúng loại cáp, đảm bảo an toàn và tối ưu chi phí công trình.

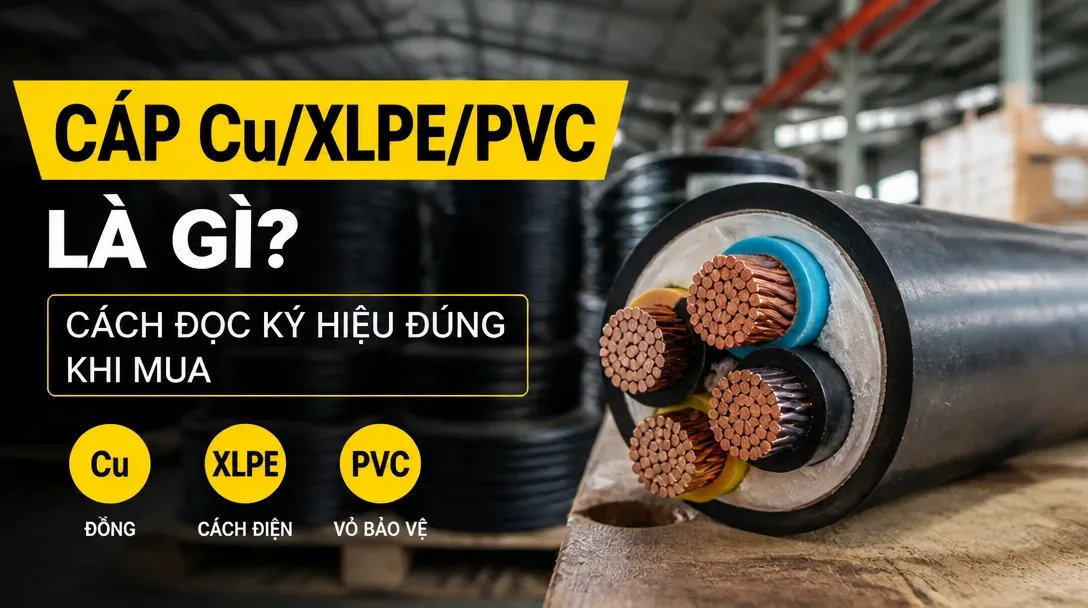

Cáp Cu/XLPE/PVC là gì?
Tên gọi Cu/XLPE/PVC mô tả cấu tạo của cáp theo thứ tự từ trong ra ngoài:
- Cu: Ruột dẫn bằng đồng.
- XLPE: Lớp cách điện bằng polyethylene liên kết ngang.
- PVC: Lớp vỏ bảo vệ ngoài bằng polyvinyl chloride.
Cáp điện lực có cấu trúc ruột đồng, cách điện XLPE và vỏ PVC thường được ký hiệu là CXV. Trong đó, chữ C đại diện cho đồng, chữ X chỉ vật liệu cách điện XLPE và chữ V chỉ vỏ PVC. Các sản phẩm CXV hạ thế phổ biến có cấp điện áp danh định 0,6/1 kV, dùng cho hệ thống truyền tải và phân phối điện lắp đặt cố định. Một số nhà sản xuất áp dụng TCVN 5935-1 tương đương IEC 60502-1 và TCVN 6612 tương đương IEC 60228.
Cần lưu ý rằng Cu/XLPE/PVC là cách mô tả kết cấu vật liệu, còn CXV là ký hiệu sản phẩm thường gặp. Ký hiệu chi tiết có thể thay đổi theo nhà sản xuất, tiêu chuẩn áp dụng hoặc tính năng bổ sung của từng dòng cáp.

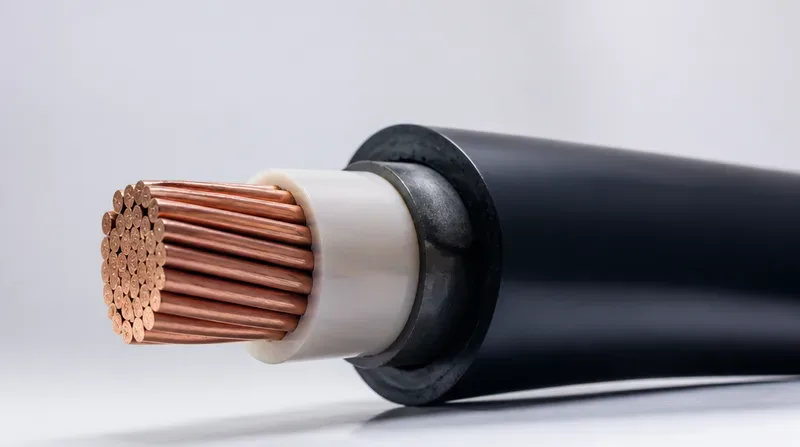

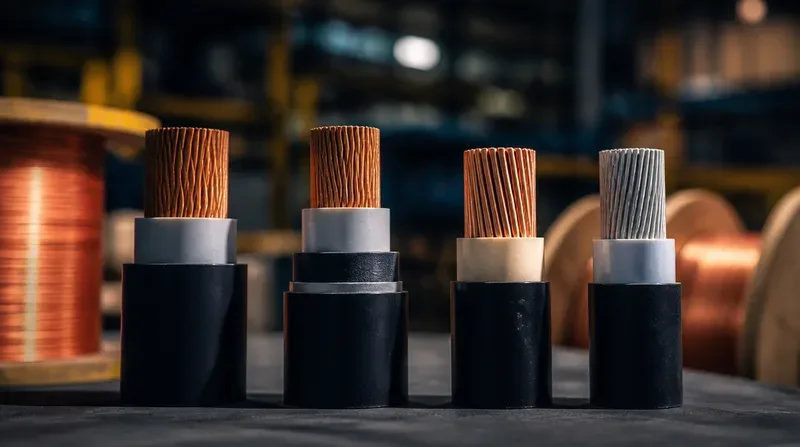

Cấu tạo cáp Cu/XLPE/PVC từ trong ra ngoài
Cấu tạo cơ bản của cáp CXV gồm 3 thành phần chính. Với cáp nhiều lõi, nhà sản xuất có thể bổ sung lớp độn và lớp băng quấn để tạo hình tròn, giữ ổn định kết cấu.
Ruột dẫn bằng đồng
Ruột dẫn có nhiệm vụ truyền tải dòng điện. Đồng được sử dụng phổ biến nhờ khả năng dẫn điện tốt, dễ đấu nối và phù hợp với nhiều hệ thống điện dân dụng, thương mại và công nghiệp.
Tùy tiết diện, ruột dẫn có thể được chế tạo dưới dạng:
- Ruột đặc: Thường gặp ở dây hoặc cáp có tiết diện nhỏ.
- Ruột bện tròn: Gồm nhiều sợi đồng bện lại với nhau.
- Ruột bện ép chặt: Giảm đường kính tổng thể và giúp kết cấu cáp ổn định hơn.
Các dòng cáp CXV điện lực thường sử dụng ruột dẫn bện tròn hoặc bện tròn ép chặt cấp 2.
Lớp cách điện XLPE
XLPE là viết tắt của Cross-linked Polyethylene, tức polyethylene được xử lý để tạo liên kết ngang giữa các chuỗi phân tử. Cấu trúc liên kết ngang giúp vật liệu duy trì tính ổn định tốt hơn khi làm việc ở nhiệt độ cao. XLPE đồng thời có điện trở cách điện cao, khả năng chống ẩm và độ bền cơ học phù hợp với cáp điện lực.
Lớp XLPE được bọc riêng quanh từng ruột dẫn. Với cáp nhiều lõi, màu cách điện hoặc băng màu được dùng để nhận biết dây pha, dây trung tính và dây bảo vệ theo thiết kế của nhà sản xuất.
Lớp độn và băng quấn
Cáp hai lõi, ba lõi hoặc bốn lõi thường có khoảng trống giữa các lõi cách điện. Nhà sản xuất có thể sử dụng vật liệu độn để:
- Giữ các lõi đúng vị trí.
- Tạo hình tròn cho cáp.
- Hạn chế xê dịch trong quá trình vận chuyển.
- Giúp lớp vỏ ngoài có độ dày tương đối đồng đều.
Lớp độn không trực tiếp truyền điện nhưng ảnh hưởng đến độ ổn định cơ học và đường kính tổng thể của cáp.
Vỏ bảo vệ PVC
PVC là lớp ngoài cùng, có chức năng bảo vệ kết cấu bên trong trước tác động cơ học thông thường, bụi, độ ẩm và môi trường lắp đặt. Vỏ PVC có ưu điểm là dễ gia công, độ bền phù hợp và chi phí hợp lý. Tuy nhiên, vỏ PVC tiêu chuẩn không đồng nghĩa với vỏ ít khói, không halogen hoặc vỏ chống cháy.
Muốn sử dụng tại lối thoát hiểm, bệnh viện, trung tâm dữ liệu hoặc hệ thống an toàn cháy, kỹ sư cần kiểm tra sản phẩm có vật liệu FR-PVC, LSZH, băng mica và tiêu chuẩn thử cháy tương ứng hay không.
Những thông số kỹ thuật cần quan tâm
Thông số của cáp Cu/XLPE/PVC thay đổi theo thương hiệu và quy cách. Với dòng CXV hạ thế thông dụng, một số thông tin thường gặp gồm:
| Thông số | Giá trị tham khảo |
|---|---|
| Kết cấu | Cu/XLPE/PVC |
| Cấp điện áp | 0,6/1 kV |
| Vật liệu ruột dẫn | Đồng |
| Vật liệu cách điện | XLPE |
| Vật liệu vỏ ngoài | PVC |
| Nhiệt độ ruột dẫn khi vận hành bình thường | Tối đa 90°C |
| Nhiệt độ ruột dẫn khi ngắn mạch | Tối đa 250°C, thời gian không quá 5 giây |
| Tiêu chuẩn thường áp dụng | TCVN 5935-1/IEC 60502-1; TCVN 6612/IEC 60228 |
| Hình thức đóng gói | Cuộn hoặc ru lô |
Các tài liệu sản phẩm của CADIVI, CADI-SUN và DAPHACO đều công bố nhiệt độ làm việc dài hạn của ruột dẫn CXV là 90°C. Một số tài liệu cũng quy định nhiệt độ cực đại khi ngắn mạch là 250°C trong thời gian không quá 5 giây.
Đây là giới hạn của ruột dẫn trong điều kiện tiêu chuẩn, không phải nhiệt độ môi trường cho phép. Khả năng tải thực tế còn phụ thuộc vào cách đi cáp, nhiệt độ xung quanh, số mạch đi chung, chiều sâu chôn, vật liệu ống và khả năng tản nhiệt.
Vì sao cáp sử dụng cách điện XLPE nhưng vẫn dùng vỏ PVC?
Mỗi lớp vật liệu đảm nhận một nhiệm vụ khác nhau. XLPE được ưu tiên cho lớp cách điện vì có khả năng chịu nhiệt, điện trở cách điện và độ ổn định tốt. Trong khi đó, PVC được sử dụng làm vỏ ngoài nhờ khả năng bảo vệ cơ học, dễ gia công và giá thành phù hợp. Sự kết hợp này giúp cáp Cu/XLPE/PVC cân bằng giữa hiệu suất truyền tải, độ bền và chi phí đầu tư.
Tuy nhiên, người mua không nên hiểu rằng XLPE luôn tốt hơn mọi vật liệu trong mọi trường hợp. Việc lựa chọn còn phụ thuộc vào:
- Cấp điện áp của hệ thống.
- Nhiệt độ làm việc.
- Môi trường có hóa chất hoặc dầu mỡ.
- Yêu cầu chống cháy, chậm cháy.
- Yêu cầu về mật độ khói và khí halogen.
- Điều kiện lắp nổi, đi máng, đi ống hay chôn ngầm.
Đặc biệt, lớp cách điện XLPE không làm cho toàn bộ sợi cáp trở thành cáp không halogen. Cáp vẫn sử dụng vỏ PVC nên phải kiểm tra riêng vật liệu vỏ nếu công trình yêu cầu LSZH.
Cách đọc quy cách cáp CXV 1x, 4x và 3x+1x
Ngoài ký hiệu vật liệu, người mua cần đọc đúng số lõi và tiết diện.
Cáp CXV 1×50 mm²
Ký hiệu này có nghĩa:
- CXV: Ruột đồng, cách điện XLPE, vỏ PVC.
- 1x: Cáp có một lõi.
- 50 mm²: Tiết diện danh định của ruột dẫn là 50 mm².
Cáp một lõi thường được dùng riêng cho từng pha, dây trung tính hoặc một số tuyến cấp nguồn có tiết diện lớn.
Cáp CXV 4×10 mm²
Quy cách này gồm bốn lõi có cùng tiết diện 10 mm². Cáp có thể được sử dụng cho hệ thống ba pha bốn dây khi dây pha và dây trung tính được thiết kế cùng tiết diện.
Cáp CXV 3×25 + 1×16 mm²
Ký hiệu này thể hiện:
- Ba lõi chính, mỗi lõi có tiết diện 25 mm².
- Một lõi phụ có tiết diện 16 mm².
Trong mạng điện ba pha bốn dây, cấu hình trên thường được dùng cho ba dây pha và một dây trung tính có tiết diện giảm. Danh mục sản phẩm của Cáp điện TCT cũng phân loại cáp 3 lõi cộng 1 lõi trung tính riêng với cáp bốn lõi bằng nhau. Vì vậy, không nên mặc định lõi “+1” là dây tiếp địa. Dây bảo vệ PE cần được xác định theo sơ đồ thiết kế, màu nhận biết, hồ sơ kỹ thuật và yêu cầu của hệ thống.
Cáp CXV 3×50 + 2×25 mm²
Quy cách này gồm ba lõi chính và hai lõi có tiết diện nhỏ hơn. Tùy thiết kế, hai lõi phụ có thể phục vụ dây trung tính và dây bảo vệ.
Khi đặt hàng, nhà thầu nên ghi đầy đủ:
- Số lõi.
- Tiết diện từng nhóm lõi.
- Cấp điện áp.
- Tiêu chuẩn áp dụng.
- Màu nhận biết lõi.
- Chiều dài từng ru lô.
- Thương hiệu và mã sản phẩm.
Cáp Cu/XLPE/PVC được dùng ở đâu?
Cáp CXV phù hợp với các tuyến truyền tải và phân phối điện lắp đặt cố định, chẳng hạn:
- Tuyến nguồn từ tủ điện tổng đến tủ phân phối.
- Hệ thống điện nhà xưởng và khu công nghiệp.
- Tuyến cấp nguồn cho máy móc, động cơ và dây chuyền.
- Hệ thống điện tòa nhà, chung cư và trung tâm thương mại.
- Cáp đi trong thang cáp, máng cáp hoặc ống kỹ thuật.
- Tuyến cấp điện cho khu vực phụ trợ và hệ thống chiếu sáng.
- Tuyến điện dân dụng có công suất và tiết diện lớn.
Các nhà sản xuất mô tả CXV 0,6/1 kV là cáp điện lực dùng cho hệ thống truyền tải, phân phối điện và lắp đặt cố định.
Cáp CXV có chôn trực tiếp dưới đất được không?
Cáp Cu/XLPE/PVC thông thường không có lớp giáp kim loại. Vì vậy, không nên tự động lựa chọn để chôn trực tiếp tại nơi có nguy cơ chịu lực nén, va đập, đào xới hoặc tác động cơ học.
Trong trường hợp đi ngầm, có thể cân nhắc:
- Luồn cáp trong ống hoặc hệ thống bảo vệ phù hợp.
- Bố trí hố ga và tuyến cáp theo thiết kế.
- Sử dụng cáp có giáp băng thép, giáp sợi thép hoặc giáp băng nhôm.
- Kiểm tra yêu cầu chống thấm dọc và chống thấm ngang.
Cáp có giáp thường mang ký hiệu và kết cấu bổ sung như Cu/XLPE/PVC/DSTA/PVC. Trong khi đó, CXV tiêu chuẩn chỉ có ruột đồng, cách điện XLPE và vỏ PVC.
Cáp CXV có phải cáp chống cháy không?
Cáp CXV tiêu chuẩn không phải cáp chống cháy duy trì mạch điện. Cáp chống cháy thường được bổ sung băng mica và sử dụng vật liệu vỏ có tính năng chống cháy hoặc chậm cháy. Sản phẩm cũng phải đáp ứng các tiêu chuẩn thử nghiệm liên quan như IEC 60331, IEC 60332 hoặc BS 6387 tùy yêu cầu dự án.
Đối với bơm chữa cháy, quạt hút khói, đèn thoát hiểm, thang máy chữa cháy và hệ thống báo cháy, cần lựa chọn đúng loại cáp được chỉ định trong hồ sơ thiết kế.
Cách chọn cáp Cu/XLPE/PVC đúng tải
Không nên chọn cáp chỉ dựa trên công suất thiết bị hoặc kinh nghiệm của một công trình trước đó. Quy trình lựa chọn cần xét đồng thời dòng điện, sụt áp, điều kiện lắp đặt và khả năng chịu ngắn mạch.
Bước 1: Xác định dòng điện làm việc
Với tải một pha, có thể ước tính: I = P / (U × cosφ × η)
Với tải ba pha: I = P / (√3 × U × cosφ × η)
Trong đó:
- I là dòng điện làm việc.
- P là công suất tải.
- U là điện áp.
- cosφ là hệ số công suất.
- η là hiệu suất của thiết bị.
Đối với động cơ, máy nén, bơm hoặc thiết bị có dòng khởi động lớn, cần kiểm tra thêm đặc tính khởi động và chế độ vận hành.
Bước 2: Xác định điều kiện lắp đặt
Cùng một tiết diện nhưng khả năng tải sẽ khác nhau khi:
- Đi riêng trên thang cáp.
- Đi nhiều mạch chung một máng.
- Luồn trong ống kín.
- Chôn trong đất.
- Đi qua khu vực nhiệt độ cao.
- Lắp gần nguồn nhiệt.
- Đi trong vật liệu cách nhiệt.
Kỹ sư cần áp dụng hệ số hiệu chỉnh tương ứng, thay vì lấy trực tiếp dòng tải danh định trong một bảng tra bất kỳ.
Bước 3: Kiểm tra sụt áp
Tuyến cáp dài có thể đáp ứng dòng điện nhưng vẫn gây sụt áp lớn. Hậu quả thường gặp là:
- Động cơ khó khởi động.
- Thiết bị hoạt động không ổn định.
- Dây dẫn phát nóng.
- Tổn thất điện năng tăng.
- Điện áp cuối tuyến thấp hơn yêu cầu.
Với tuyến dài, việc tăng một cấp tiết diện có thể đem lại hiệu quả vận hành tốt hơn so với chỉ chọn theo khả năng chịu dòng.
Bước 4: Kiểm tra phối hợp với thiết bị bảo vệ
Dòng định mức của aptomat phải phù hợp với tải và khả năng chịu dòng của dây dẫn. Thiết bị bảo vệ cần ngắt trước khi cáp vượt quá giới hạn nhiệt cho phép. Đồng thời, khả năng cắt ngắn mạch của aptomat phải đáp ứng dòng sự cố dự kiến tại điểm lắp đặt.
Bước 5: Chọn đúng số lõi
Số lõi phải phù hợp với sơ đồ cấp điện:
- Một pha hai dây.
- Một pha có dây bảo vệ.
- Ba pha ba dây.
- Ba pha bốn dây.
- Ba pha năm dây.
- Hệ thống có trung tính giảm tiết diện.
- Hệ thống có dòng hài lớn cần trung tính đủ hoặc tăng tiết diện.
Không nên tự ý giảm tiết diện dây trung tính khi cấp cho tải điện tử, máy tính, đèn LED, biến tần hoặc thiết bị có khả năng tạo dòng hài đáng kể.
Cáp điện TCT cung cấp cáp CXV cho nhiều hạng mục công trình
Cáp điện TCT phân phối các dòng cáp điện cách điện XLPE với nhiều quy cách như cáp một lõi, ba lõi, bốn lõi và cáp ba lõi pha cộng một lõi trung tính.
Doanh nghiệp là đại lý cấp 1 của TAYA và cung cấp sản phẩm từ các thương hiệu như CADI-SUN, LS-VINA, GOLDCUP cùng nhiều hãng cáp khác. Danh mục sản phẩm bao gồm cáp hạ thế, cáp trung thế, cáp ngầm, cáp điều khiển, cáp chống cháy và dây điện dân dụng.
Khách hàng có thể gửi bảng khối lượng hoặc hồ sơ kỹ thuật để được:
- Đối chiếu đúng mã cáp.
- Kiểm tra số lõi và tiết diện.
- Tư vấn loại cáp theo môi trường lắp đặt.
- So sánh phương án giữa các thương hiệu.
- Tối ưu chiều dài ru lô.
- Chuẩn bị báo giá và hồ sơ vật tư.
- Lập phương án giao hàng theo tiến độ công trình.
Cáp Cu/XLPE/PVC là cáp điện lực ruột đồng, cách điện XLPE và vỏ ngoài PVC, thường được ký hiệu là CXV. Dòng cáp này có khả năng làm việc ổn định, phù hợp với nhiều tuyến truyền tải và phân phối điện hạ thế. Để lựa chọn chính xác, cần kiểm tra đồng thời công suất tải, dòng điện, chiều dài tuyến, sụt áp, số lõi, tiết diện, phương pháp lắp đặt và yêu cầu an toàn cháy. Không nên mặc định cáp CXV tiêu chuẩn có thể chôn trực tiếp, chống cháy hoặc không sinh khí halogen.
Cáp điện TCT cung cấp các dòng cáp Cu/XLPE/PVC từ TAYA, CADI-SUN, LS-VINA, GOLDCUP và nhiều thương hiệu khác. Khách hàng nên gửi bảng khối lượng và hồ sơ kỹ thuật để được đối chiếu đúng mã cáp, tối ưu quy cách ru lô và nhận báo giá phù hợp với tiến độ công trình.
