Cáp điện trung thế đóng vai trò quan trọng trong hệ thống điện, chịu trách nhiệm truyền tải năng lượng từ trạm biến áp đến các khu vực cần thiết. Cáp Điện TCT sẽ tập trung phân tích chi tiết về tính năng, ứng dụng và cách lựa chọn cáp điện trung thế một cách hiệu quả.

Tìm hiểu vật liệu cáp điện trung thế

Cáp điện trung thế là gì?

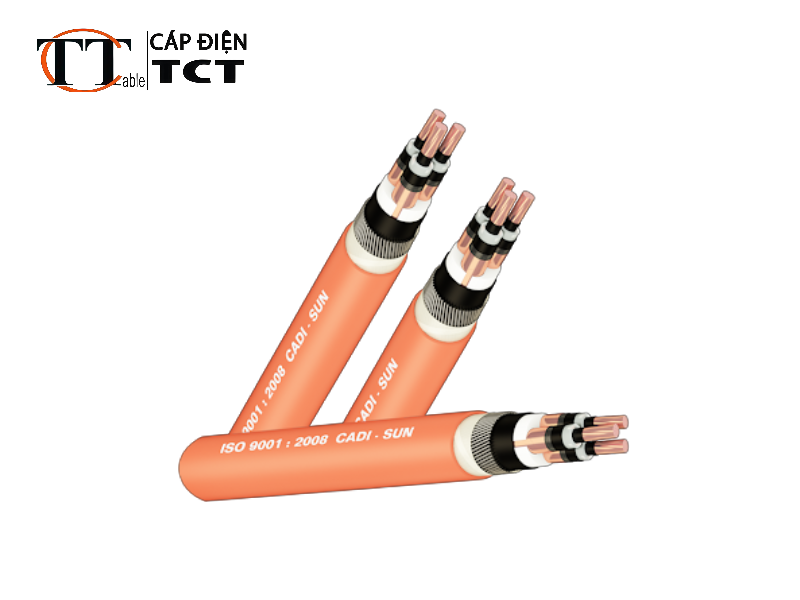

Cáp điện trung thế là một loại dây cáp điện với một hoặc nhiều lõi dẫn điện, có khả năng chịu điện áp từ 3 kV đến 36 kV. Tại Việt Nam, cáp điện áp 24 kV (được định rõ theo tiêu chuẩn IEC 60502-2 là “12/20(24) kV”) là loại phổ biến nhất trong việc truyền tải tín hiệu và nguồn điện cao.

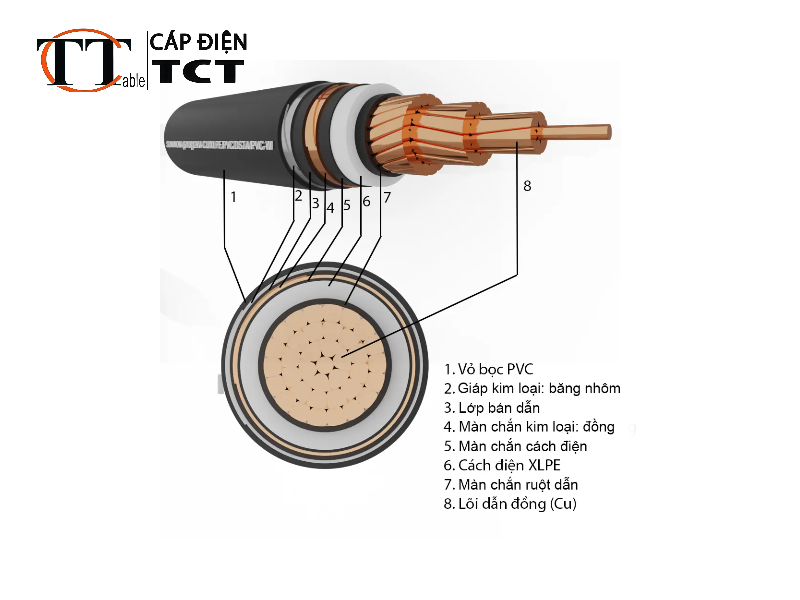

Vật liệu cáp điện trung thế

Nghiên cứu về vật liệu sử dụng trong cáp điện trung thế cho thấy rằng, ruột dẫn của các loại cáp này thường được chế tạo từ sợi đồng cứng, sợi nhôm cứng hoặc sự kết hợp giữa sợi nhôm cứng và sợi thép được bện theo kiểu nén tròn hoặc sử dụng kiểu nén Segments, tuân thủ theo các tiêu chuẩn quốc tế.

Trong khi đó, vật liệu cách điện chủ yếu của các cáp điện trung thế thường được sản xuất từ Polyethylene liên kết ngang siêu sạch. Quá trình sản xuất đòi hỏi việc đùn đồng thời màn chắn lõi, cách điện và màn chắn cách điện để đảm bảo khoảng trống giữa các lớp, ngăn chặn hiệu suất.

Đối với màn chắn cáp điện trung thế, kim loại phi từ tính thường là chất liệu chính, bên ngoài màn chắn này thường có một lớp bảo vệ bằng băng đồng/sợi đồng/vỏ chì.

Lớp vỏ bọc ngoài cùng của cáp điện trung thế thường được tạo từ vật liệu PVC hoặc PE. Thiết kế của lớp vỏ này được đặt ra nhằm mục đích bảo vệ cáp tránh khỏi rủi ro và chống lại sự tấn công của mối mọt khi sử dụng, đồng thời đảm bảo an toàn trong quá trình vận hành.

Phân loại cáp điện trung thế

Các loại dây cáp điện được phân loại dựa trên ba yếu tố chính: cấu trúc ruột dẫn, số lõi dẫn, hình dáng vỏ bọc.

Khi nói đến ruột dẫn, chúng ta có hai loại chính. Dây cáp điện ruột dẫn cứng bao gồm một sợi cứng và bảy sợi mềm được bện lại. Ngược lại, dây cáp điện ruột dẫn mềm có các sợi dẫn mềm được bện lại với nhau.

Phân loại theo lõi dẫn mở ra ba loại dây cáp điện: Dây đơn với một lõi dẫn, dây đôi với hai lõi dẫn điện, dây ba ruột dẫn với ba lõi dẫn điện.

Khi xem xét về hình dáng vỏ bọc, ta có dây bọc oval, dây bọc tròn và dây bọc dính cách.

Những phân loại này giúp hiểu rõ về đặc tính cụ thể của từng loại dây cáp điện. Điều này trở nên quan trọng khi áp dụng chúng trong các tình huống cụ thể với các yêu cầu kỹ thuật khác nhau.

Cáp điện trung thế có ứng dụng như thế nào?

Cáp điện trung thế có nhiều ứng dụng quan trọng trong hệ thống điện, đặc biệt là trong việc truyền tải năng lượng từ các trạm biến áp đến các khu vực sử dụng.

Truyền tải năng lượng:
Chức năng chính của cáp điện trung thế là truyền tải năng lượng điện từ các trạm biến áp đến các điểm sử dụng năng lượng khác nhau trong hệ thống điện. Các trạm biến áp thường sản xuất năng lượng ở điện áp cao và cáp trung thế giúp truyền tải năng lượng này đến các khu vực cần sử dụng.

Ứng dụng trong công nghiệp:
Trong môi trường công nghiệp, cáp điện trung thế được sử dụng để nối các trạm biến áp với các thiết bị công nghiệp và hệ thống máy móc, đảm bảo nguồn cung cấp năng lượng ổn định, an toàn.

Dự án xây dựng:
Trong các dự án xây dựng mới, cáp điện trung thế được tích hợp để đảm bảo việc cung cấp năng lượng ổn định cho các khu vực dân cư, thương mại và công nghiệp.

Hệ thống điện công nghiệp:
Trong môi trường công nghiệp, cáp trung thế chơi một vai trò quan trọng trong việc nâng cao hiệu suất, ổn định của hệ thống điện công nghiệp.

Truyền tải tín hiệu và dữ liệu:
Ngoài truyền tải năng lượng, cáp điện trung thế còn được sử dụng để truyền tải tín hiệu và dữ liệu trong các ứng dụng đặc biệt như hệ thống kiểm soát và giám sát.

Sử dụng trong hệ thống điện đô thị:
Cáp điện trung thế cũng đóng vai trò quan trọng trong việc cung cấp năng lượng cho hệ thống điện đô thị giúp đảm bảo nguồn cung cấp ổn định và đáng tin cậy cho cư dân.

Ứng dụng trong các ngành năng lượng tái tạo:
Trong các dự án năng lượng tái tạo, cáp trung thế được sử dụng để truyền tải năng lượng từ các nguồn tái tạo như điện gió hoặc năng lượng mặt trời đến hệ thống điện chính.

Cáp điện trung thế đóng vai trò quan trọng trong việc kết nối và truyền tải năng lượng, làm cho nó trở thành một thành phần quan trọng của hệ thống điện hiện đại.

Cách lựa chọn cáp điện trung thế hiệu quả

Việc lựa chọn cáp điện trung thế hiệu quả là quan trọng để đảm bảo an toàn và hiệu suất trong hệ thống điện. Một số yếu tố cần xem xét khi thực hiện quá trình lựa chọn:

Đầu tiên, việc xác định rõ yêu cầu về điện áp, dòng điện của hệ thống là quan trọng để chọn loại cáp phù hợp. Đồng thời, hiểu rõ môi trường sử dụng và các yêu cầu đặc biệt như chống nước, chống cháy, chống nhiễu cũng cần được xem xét.

Chọn vật liệu cáp là bước tiếp theo, bao gồm cả ruột dẫn và lớp cách điện. Sự lựa chọn giữa đồng và nhôm phụ thuộc vào yêu cầu cụ thể, chi phí của dự án. Kiểu cách điện như polyethylene, epr (ethylene propylene rubber), xlpe (cross-linked polyethylene) cũng cần được xem xét dựa trên ứng dụng cụ thể.

Sử dụng màn chắn cáp là một biện pháp để bảo vệ khỏi tác động từ các yếu tố bên ngoài như tác động cơ học và nhiễu điện từ cũng như bảo vệ khỏi tác động từ môi trường xung quanh.

Cấu trúc cáp bao gồm số lõi dẫn, cấu trúc cách điện và màn chắn, cũng đóng vai trò quan trọng trong việc đáp ứng yêu cầu cụ thể của hệ thống.

Chứng nhận và tuân thủ tiêu chuẩn quốc tế như IEC, ASTM cũng như các tiêu chuẩn quốc gia, đảm bảo rằng cáp được sản xuất, chứng nhận đúng theo các quy định an toàn, chất lượng.

So sánh giữa chi phí và hiệu suất của các loại cáp khác nhau là bước quan trọng để đảm bảo đầu tư hiệu quả. Lựa chọn nhà sản xuất và thương hiệu uy tín làm đối tác đảm bảo chất lượng sản phẩm, dịch vụ hậu mãi đáp ứng mong đợi của người sử dụng.

Quá trình lựa chọn cáp điện trung thế hiệu quả đòi hỏi sự kỹ lưỡng, hiểu biết sâu sắc về yêu cầu cụ thể của hệ thống điện và điều kiện hoạt động. Sự tham khảo ý kiến chuyên gia cũng đóng vai trò quan trọng đối với sự thành công và an toàn của hệ thống điện.

Cáp Điện TCT đã trình bày tổng quan về cáp điện trung thế, từ tính năng nổi bật đến ứng dụng phổ biến và cách lựa chọn hiệu quả. Việc hiểu rõ về các khía cạnh này sẽ giúp bạn đưa ra quyết định thông tin và an toàn khi triển khai hệ thống điện của mình. Nếu bạn đang tìm kiếm cáp điện trung thế chất lượng, hãy đảm bảo rằng bạn đã xem xét các yếu tố quan trọng để đáp ứng đúng nhu cầu của mình.
