Hướng dẫn chi tiết cách đấu nối đầu cáp điều khiển đúng tiêu chuẩn
Trong hệ thống điện công nghiệp, cáp điều khiển đóng vai trò quan trọng trong việc truyền tín hiệu giữa các thiết bị, đảm bảo hệ thống hoạt động ổn định và chính xác. Việc đấu nối đầu cáp điều khiển đúng tiêu chuẩn không chỉ đảm bảo an toàn điện mà còn giúp tránh nhiễu, suy hao tín hiệu và kéo dài tuổi thọ của hệ thống. Trong bài viết dưới đây là cách đấu nối đầu cáp điều khiển đúng tiêu chuẩn, chi tiết giúp bạn thực hiện đúng quy trình này.
Cáp điều khiển là gì? Phân loại cáp điều khiển
Cáp điều khiển là loại cáp điện chuyên dụng, được thiết kế để truyền tải tín hiệu điều khiển từ thiết bị điều khiển đến các thiết bị máy móc thực thi trong hệ thống điện công nghiệp và tự động hóa. Việc lựa chọn đúng loại cáp điều khiển và thực hiện đấu nối theo tiêu chuẩn là yếu tố then chốt giúp hệ thống hoạt động ổn định, chính xác và bền bỉ.
Phân loại cáp điều khiển:
- Cáp điều khiển không chống nhiễu: Loại cáp này không có lớp màng chắn chống nhiễu, phù hợp cho các môi trường ít bị ảnh hưởng bởi nhiễu điện từ. Ưu điểm của cáp không chống nhiễu là giá thành thấp hơn, tuy nhiên, trong môi trường có nhiều thiết bị điện hoạt động, tín hiệu có thể bị ảnh hưởng.
- Cáp điều khiển chống nhiễu: Được thiết kế với lớp màng chắn chống nhiễu, thường là lưới đồng hoặc băng nhôm, giúp hạn chế tác động của nhiễu điện từ từ môi trường bên ngoài. Loại cáp này thích hợp cho các khu vực có nhiều thiết bị điện tử, đảm bảo tín hiệu truyền tải ổn định và chính xác.
- Cáp điều khiển chống cháy: Sản xuất theo các tiêu chuẩn chống cháy nghiêm ngặt, cáp điều khiển chống cháy được thiết kế để duy trì hoạt động trong điều kiện nhiệt độ cao và ngăn chặn sự lan truyền của ngọn lửa. Loại cáp này thường được sử dụng trong các công trình yêu cầu độ an toàn cao, như tòa nhà cao tầng, nhà máy hóa chất và các khu vực có nguy cơ cháy nổ.
Việc lựa chọn loại cáp điều khiển phù hợp với môi trường và yêu cầu kỹ thuật cụ thể, kết hợp với đấu nối đúng tiêu chuẩn, sẽ đảm bảo hiệu suất hoạt động tối ưu và kéo dài tuổi thọ cho hệ thống điện của bạn.

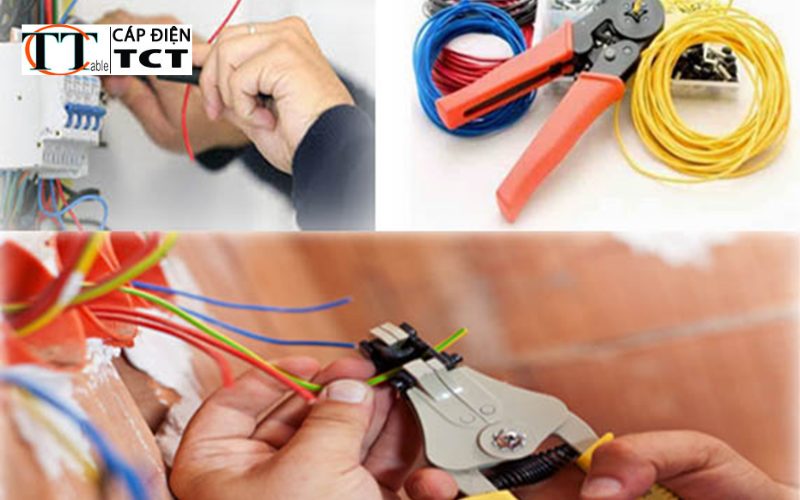

Dụng cụ và thiết bị cần thiết khi đấu nối đầu cáp điều khiển đúng tiêu chuẩn
Trước khi tiến hành đấu nối cáp điều khiển, việc chuẩn bị đầy đủ và đúng các dụng cụ cần thiết là yếu tố quan trọng đảm bảo quá trình thực hiện diễn ra an toàn, hiệu quả. Dưới đây là danh sách các dụng cụ và thiết bị bạn nên có:
- Kìm tuốt dây: Dụng cụ này giúp loại bỏ lớp vỏ cách điện bên ngoài của dây dẫn một cách chính xác, tránh làm hỏng lõi dây bên trong.
- Kìm ép đầu cos: Sử dụng để gắn chặt đầu cos vào dây dẫn, đảm bảo kết nối cơ học và điện học vững chắc giữa dây và thiết bị.
- Đầu cos (cosse): Phụ kiện này tạo điểm kết nối an toàn và hiệu quả giữa dây dẫn và thiết bị điện, giúp truyền tải tín hiệu hoặc điện năng ổn định.
- Băng keo cách điện: Dùng để bọc kín các mối nối, ngăn ngừa rò rỉ điện và bảo vệ mối nối khỏi các tác động từ môi trường bên ngoài như ẩm ướt, bụi bẩn.
- Tua vít và dụng cụ đo điện: Tua vít hỗ trợ việc tháo lắp các thiết bị, trong khi các dụng cụ đo điện như đồng hồ vạn năng giúp kiểm tra tính liên tục và an toàn của mối nối sau khi hoàn thành.
Hướng dẫn chi tiết cách đấu nối đầu cáp điều khiển đúng tiêu chuẩn
Việc đấu nối đầu cáp điều khiển đóng vai trò quan trọng trong đảm bảo hiệu suất và an toàn cho hệ thống điện. Để thực hiện đúng tiêu chuẩn, bạn cần tuân thủ các bước sau:
Chuẩn bị trước khi đấu nối
- Lựa chọn cáp phù hợp: Xác định rõ yêu cầu kỹ thuật của dự án, bao gồm điện áp hoạt động và môi trường lắp đặt, để chọn loại cáp điều khiển thích hợp.
- Kiểm tra thiết bị và dụng cụ: Đảm bảo sử dụng các dụng cụ chuyên dụng và còn trong tình trạng tốt để tránh hư hỏng cáp trong quá trình thao tác.
Thực hiện đấu nối
- Chuẩn bị đầu cáp:
- Loại bỏ vỏ cách điện: Sử dụng dụng cụ cắt chuyên dụng để tách lớp vỏ ngoài của cáp, tránh làm hỏng lớp cách điện bên trong.

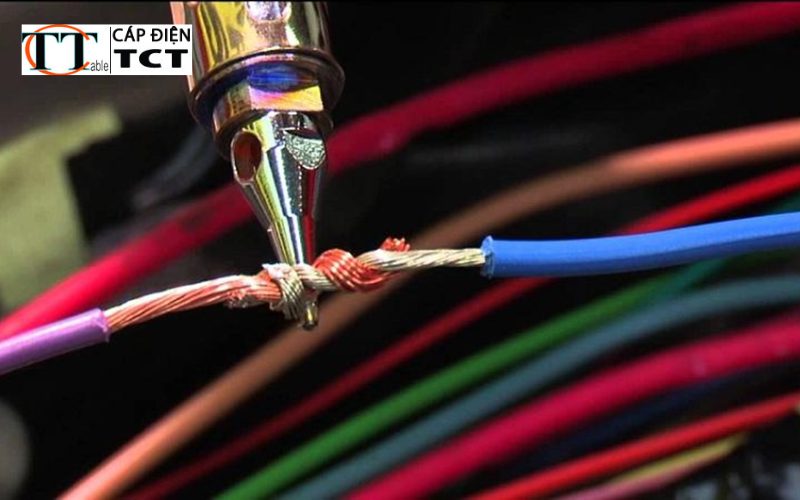

- Xử lý ruột dẫn: Theo tiêu chuẩn TCVN 9208:2012, khi đấu cáp điều khiển vào hàng kẹp đầu dây, phải sử dụng ty ép đầu ruột dẫn. Nếu không có ty ép, đầu ruột dây cần được nhúng thiếc để đảm bảo tiếp xúc điện tốt và ngăn ngừa oxy hóa.
- Kết nối với thiết bị:
- Sử dụng kẹp đầu dây hoặc cầu đấu dây phù hợp: Mỗi kẹp đầu dây hoặc cầu đấu dây chỉ nên tiếp nhận tối đa hai đầu dây ở mỗi phía. Việc lựa chọn kẹp đầu dây hoặc cầu đấu dây phải phù hợp với điện áp và dòng điện tải của mạch điện.
- Đảm bảo tiếp xúc chắc chắn: Sau khi kết nối, kiểm tra lại để đảm bảo các đầu nối được siết chặt, không bị lỏng lẻo, tránh hiện tượng phát nhiệt hoặc đánh lửa trong quá trình vận hành.
Kiểm tra sau khi đấu nối
- Đánh giá độ an toàn: Đảm bảo không có dây dẫn nào bị hở hoặc tiếp xúc với các bộ phận kim loại khác, tránh nguy cơ chập điện.
- Chạy thử nghiệm: Trước khi đưa vào vận hành chính thức, thực hiện chạy thử để kiểm tra tính ổn định và hiệu suất của hệ thống.
Lưu ý quan trọng
- Tuân thủ tiêu chuẩn kỹ thuật: Việc đấu nối phải tuân theo các tiêu chuẩn hiện hành, như TCVN 9208:2012, để đảm bảo an toàn và hiệu quả cho hệ thống điện.
- Sử dụng thiết bị bảo hộ: Luôn đeo găng tay cách điện và sử dụng dụng cụ an toàn khi thao tác với hệ thống điện.
- Ngắt nguồn điện trước khi làm việc: Trước khi tiến hành bất kỳ công việc nào liên quan đến đấu nối cáp, đảm bảo rằng nguồn điện đã được ngắt hoàn toàn để tránh tai nạn.
Việc thực hiện đúng quy trình đấu nối đầu cáp điều khiển không chỉ đảm bảo hiệu suất hoạt động của hệ thống mà còn bảo vệ an toàn cho người sử dụng và thiết bị. Hãy luôn tuân thủ các hướng dẫn và tiêu chuẩn kỹ thuật để đạt được kết quả tốt nhất.
Việc đấu nối đầu cáp điều khiển đúng tiêu chuẩn không chỉ giúp hệ thống hoạt động ổn định, mà còn đảm bảo an toàn, giảm thiểu rủi ro về điện. Khi thực hiện, bạn cần tuân thủ đúng kỹ thuật, sử dụng dụng cụ phù hợp và kiểm tra cẩn thận sau khi đấu nối. Một hệ thống điện bền bỉ không chỉ phụ thuộc vào cách lắp đặt mà còn nằm ở chất lượng cáp điện.
